Bonsoir, je voulais flashé le bios pour pouvoir installer le RYZEN 9500, mais sur le mode d'emploi il y a 2 alimentations, comme sur la photo. Mon alimentation sort un câble 24 prises (qui va sur le côté de la carte mère) mais pas sur l'autre prise (situé en haut). Peut-être que la prise 24 suffit mais je ne suis pas sûr. Je n'ai pas encore de processeurs sous la main, est-ce que pour flasher le bios seul l'alimentation et la carte mère suffisent ? Merci beaucoup d'avance !! lien schéma:  https://www.dropbox.com/s/3mm2hzpx5 [...] G.jpg?dl=0

Au cas où , voici le descriptif de toute la carte.Alimentation HX850 CORSAIR

https://www.dropbox.com/s/9w4e9tqzi [...] G.jpg?dl=0

je ne sais pas s'il faut le cable cpu pr flasher le bios, ms tu l'as qqpart, donc branche le

oui ta carte mere permet de flasher sans cpu, tu as un bouton flashback a l'arriere et port usb prévu pour

justement j'ai un problème avec la connectique CPU car il y en a deux côte à côte, je ne sais pas si je dois tout brancher car au niveau des câbles j'ai qu'un câble 8 pins (2x4) des deux côtés mais je n'ai pas l'autre nommé EATX12V_2 avec 4 PINS.(2x2) est-ce que je peux me passer de brancher la dernière prise ?

t'es censé avoir les deux (4+4) + (4+4)





https://www.corsair.com/fr/fr/Cat%C [...] tech-specs

ms au pire un seul devrait suffire

oui j'ai bien deux câbles nommé CPU avec 8 pins (2x4) de chaque côté mais sur la carte mère il y a une autre prise que je n'ai pas qui est de 4 pins seulement ou un bloc de (2x2) (dans les liens dropbox on voit cette prise), est-elle importante ?

j'ai bien compris, c'est ce que je te dis

c'est un connecteur supplémentaire pr alimenter le cpu,

tu as ce cable, c'est ton second 4+4, dont tu ne branches que la moitié



merci!! d'accord, je pensais pas que je pouvais brancher que la moitié (je me disais que peut être la polarité pouvait ne pas correspondre)

pas de souci, rassure toi c'est fait pour, c'est "4+4" pcq tu peux les détacher (sinon ce serait "8" )

(tu dois juste regarder la formes des détrompeurs pour prendre le bon des deux)

Je suis un peu perdu dans les fiches d'alimentation. J'ai trouvé je crois les deux CPU N°3 4, mais j'en suis pas sûr... Je ne sais pas où vont les PCIE pour la carte graphique, .. Je ne sais pas si pour la carte graphique c'est du 12 volts comme le CPU ? Encore merci !!
https://www.dropbox.com/s/qxzhx0p0t [...] 6.jpg?dl=0

tu as deux cables 4+4 > tu peux mettre les deux sur sur 3 et 4
tu as 3 pcie > 7 8 9

ms en pratique, coté alim c'est interchangeable, pas grave si tu respectes pas ça

tout ce qui sort de ces 5 connecteurs c'est du 12v oui

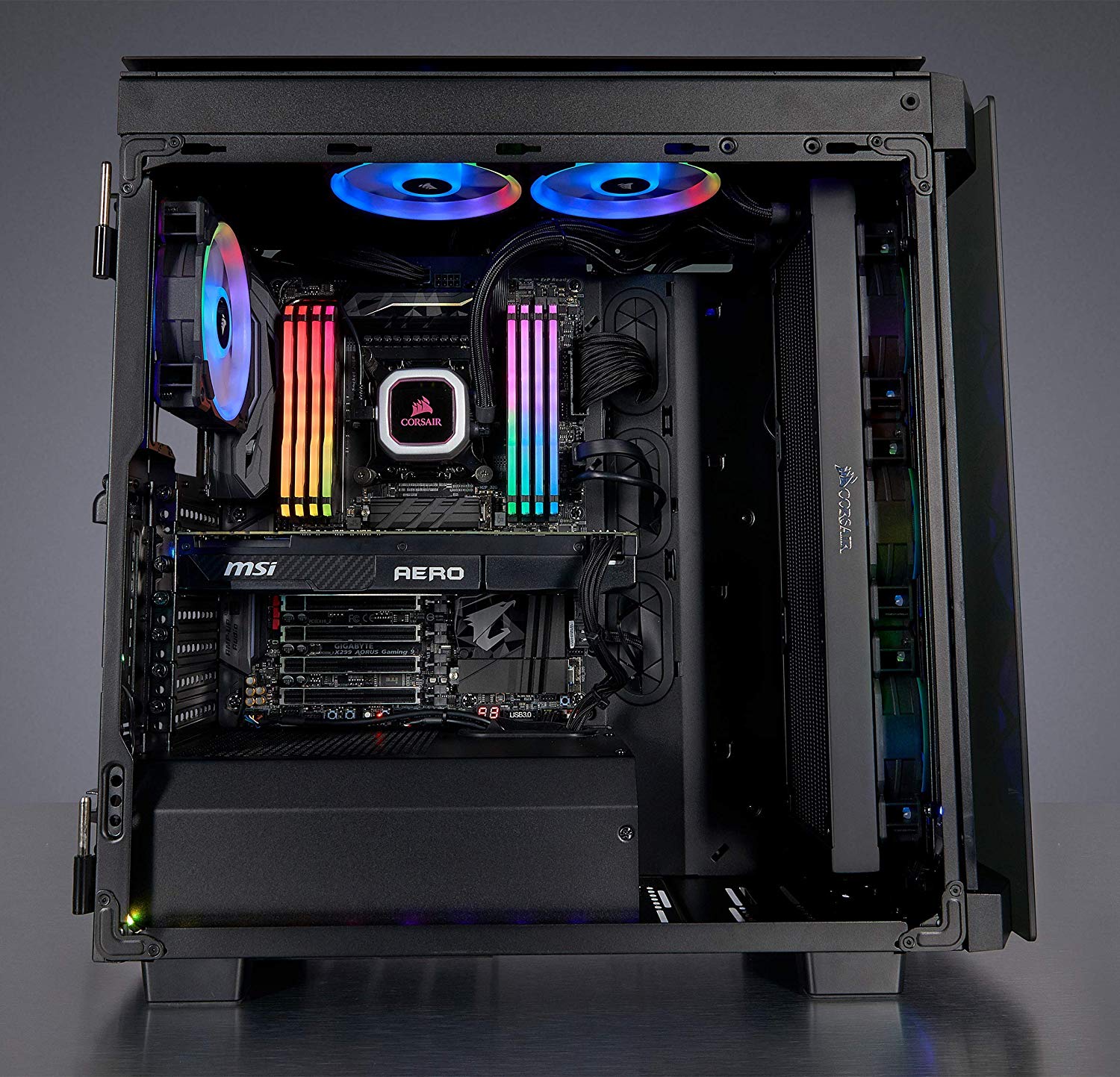

Re, je me demandais si le Corsair Obsidian 500D RGB SE Boîtier Gaming est compatible avec le NZXT Kraken Z73 360 mm, car sur le descriptif il propose des refroidisseurs CORSAIR, apparement il peut éventuellement s'installer à l'avant seulement, mais pas sûr... Merci d'avance !!

si un 360 Corsair passe, une autre marque aussi logiquement (Corsair propose du Corsair évidemment..)

confirmation : 360 uniquement en front, sinon en top maxi 280 mm et ca devrait amplement suffire au passage (kraken x63, z63)

question USB : sur le boitier à l'avant il y a deux connecteurs USB noir, je suppose donc de l'USB 2.0 est-il possible d'y brancher des câbles USB 3 de la carte mère ? Je ne sais pas si la connectique change (les fils, diamètres, etc) entre USB 2  et USB 3 ?

Le manuel ne parle que d'usb 3.

Et non, c'est pas interchangeable. Un connecteur USB 3 c'est comme sur l'image, alors qu'un connecteur USB 2 c'est un petit connecteur rectangulaire (9 pins de memoire) qui ressemble au connecteur audio de l'image

Ps: 360 mm uniquement en facade. Sinon 280mm max en top (x63, z63).

Que d'aventure !! la carte graphique ne rentre pas car il reste une barre liée au boitier qui gêne, mais sinon pas moyen de trouver où insérer la connectique pour faire démarrer l'ordi. sur la carte mère CLRTC a 2 picots les autres sont des prises RGB  et une autre prise avec 2 picots indiqué T-SENS... je ne sais pas du tout où le brancher et le manuel ne l'indique pas clairement ou pas du tout ...

j'ai vu des vidéos où il met en contact des picots à l'aide d'un tournevis mais je sais pas si c'est risqué ...

ca se passe là

qu'est-ce qui gêne pour la carte graphique? y'a un max de place ds l'obsidian 500D

sans cg le pc ne demarrera pas, sois prévenu

En fait entre les "barres" vissées qui donnent accès aux PCIE sont séparées par une barre qui fait partie du chassis. Impossible de glisser la carte graphique qui prend deux places et se heurte à cette barre qui de plus cache les connectiques hdmi, etc... va falloir faire du sur-mesure, peut être que le Obsidian est trop "vieux" ou alors j'ai rien compris, merci pour le schéma, l'ordi démarre mais pas les ventilos, en tout cas le bouton marche

merci beaucoup, est-ce que tu sais si le power led côté plus va à droite ou à gauche des picots de la carte mère ?

Pwr_led juste a gauche sur la 1ere ligne, (PLED sur l'image)

À mon avis tu montes mal la cg ou la cm, je comprends pas en quoi qqch peut gêner au point de masquer les hdmi.
Les barres horizontales je suppose que ce sont les parties du entre les équestres amovibles, c'est jamais au niveau des connectiques des carte pcie.

A te lire, on dirait que ta carte mere est un demi slot trop haut ou trop bas, ms c'est pas possible de se planter, c standard

Au pire, fais des photos et upload les sur imgbb.com puis poste le lien ici mais ca doit être comme ca:

vide


cg en place




https://ibb.co/qgCfYMP
https://ibb.co/g9Q90sq
https://ibb.co/jTyxqZh
https://ibb.co/x3fXbLk
https://ibb.co/LZ45vwC

en fait la carte graphique prend presque plus de deux slots, du coup la barre devient gênante, j'ai regardé la compatibilité du boitier avec les cartes graphiques et j'ai l'impression que pour la radeon 6900xt ça passe pas, et la carte mère était bien en face des trous pour les vis. d'ailleurs à l'arrière de la carte mère il y a sur le boitier un picot qui ne permet pas de se tromper sur l'emplacement de la carte mère.
La carte graphique a une épaisseur sur la partie "à visser". Sinon corsair propose de poser la carte à la verticale, c'est vrai qu'il y a plus de place (même trop) car la carte "flotte"  dans l'espacement vertical.

https://www.corsair.com/uk/en/Categ [...] CC-8900243
lien vers le câble pcie pour une position verticale

Salut,
Alors, déjà, je ne vois pas en quoi la 6900XT ne peut pas être fixé dans ce boitier, y a des cartes bien plus grosses qui passent.
Et comme il faut mettre la carte graphique sur le PCIEX16x le plus proche du CPU, tu t'es trompé quand tu as découpé ton boitier.

Et pour info, les vises que tu as utilisés pour fixer la carte mère ne sont pas les bonnes. Normalement elles sont moins grosses.


y'a aucun probleme pr mettre une cg qui fait 2 slots, mm 3 ou 4 si t'as envie
soit tu t'y prends mal, soit tu t'y prends mal, mais tout ca est standard

au pire, peut-etre que tu mets la carte un peu trop haut ds les équerres, et du coup tu es trop juste pour les hdmi a l'arriere, ms ca s'ajuste si c'est une histoire de 1 mm


+1 pr les vis qui sont pas des vis de carte mere (ms d'alim on dirait), du coup je sais pas si elle est bien fixée ta cm

t'as sûrement un ptit sachet de vis qui était avec le boitier (probablement des vis noires, c'est la mode)

Pour les vis, sur la 3eme photo, celle en bas a gauche n'est même pas complètement vissée.

En fait je crois que c'est pas les bonnes vis, elles ont l'air côniques, je vais les changer pour voir

oui alors j'ai pu mettre les bonnes vis et la carte graphique est bien en place (un peu juste mais rentrée quand même, les connecteurs sont limites un peu haut mais ça devrait le faire) par contre j'ai quelques câbles non branchés, avec la tour il y a un module "commander" avec pas mal de câbles , à voir

Ton alim est modulaire + probable que que t'ai pas besoin de tout, ms t'es un peu trop vague pour qu'on te dise si tout est ok.

Pr le commander, faut brancher tes ventilos de boitier dessus (ou sur un hub branché sur le commander), puis le commander doit etre alimente par un cable sata, et branché sur un connecteur argb de la carte mere.

Selon ta ram, faudra spécifier sa frequence ds le bios

Bon j’ai pu installer w10 et ça va à part que le port rj45 ne marche pas heureusement j’ai un usb vers rj45 pour dépanner impossible d’installer le driver d’Asus car le driver installé est plus récent, sinon le boîtier OBSIDIAN 500d RGb possède à l’arrière 2 emplacement Ssd et quand j’essaie de placer un ssd il y a pas assez de place, le couvercle est trop étroit, et la plateforme est bombée, j’arrive pas à l’installer. Sinon il y a 2 autres emplacements pour du 3,5 pouces que je pourrais utiliser pour le SSD, que puis je faire pour le rj45 ? Merci encore !!



C'est pas obligatoire si on branche le 8 pin d'avoir en + le 4 pin ??


fais une capture d'écran de ton gestionnaire de periphériques, histoire de comprendre le souci
tant que t'es dedans, tu peux essayer de désinstaller le driver de ta carte reseau, et ds la foulée tu essayes d'installer celui d'asus



ds le doute, t'as bien compris que le ssd se met a l'exterieur de ses deux emplacements?







si tu l'as, tu le mets,
si tu l'as pas et qu'il y a pas d'overclock prévu sur un gros cpu deja bien bourrin, ca devrait aller sans.

Et si je l'ai et que je fais pas d'OC j'en ai pas besoin non plus

si tu l'as et que t'as un gros cpu, mets le, c'est plus safe


ah oui je   crois bien qu'il faut visser les 4 vis du SSD pour l'installer à l'extérieur... c'est bizarre la place qu'il y a entre la trappe et le fond, peut être que c'est pour le câble?
https://i.ibb.co/L0PfWbr/IMG-8704.jpg
https://i.ibb.co/28QrH6F/IMG-8703.jpg

pour sûr, ca se met sur la trappe, pas entre la trappe et le chassis

le fait que ce soit renfoncé c'est justement pr que les têtes des vis ne rentrent pas en contact avec quoi que ce soit,

l'espace je pense pas que ce soit prévu pr faire passer les cables, juste pr que rien ne se touche, mais rien ne t'en empêche si ca t'aide a gérer les cables proprement

ok merci !! je comprends mieux la logique du SSD. Pour la prise RJ45 il y avait une option : "installer l'ancien pilote", ce que j'ai fait et du coup ça marche.
J'ai un soucis avec une mise à jour du microcode du SSD SAMSUNG 860 QVO 1TO qui fait une erreur "impossible d'installer la mise à jour"...
Sinon j'ai la pompe KRAKEN Z73 qui affiche tout blanc, les réglages effectués sur le logiciel ne modifient pas l'affichage du LCD de la pompe. Seul la luminosité du blanc fonctionne, (varie du noir au blanc) peut être un SAV ?

https://ibb.co/jMJW5XN

t'as installé CAM pour gérer le RGB de la pompe ?

https://www.nzxt.com/camapp
