Bonjour à tous,

Je publie ICI pour que post puisse servir à d'autres internautes afin de réparer leur téléviseur

TV Smart Tech SMT50F30UC2M1B1
carte mère : TD.MS6886.762
carte alimentation : PW.120W2.801
carte fille : PW.25W1.801

PSU - Power Supply - power supply won't turn on
Alimentation en défaut - ne démarre pas - aucun voyant - pas de voyant rouge
absence de +5V standby nécessaire à la mise en route
on entend le "tic - tic - tic" en boucle, toutes les secondes, au niveau de l'alim à découpage,
qui relaxe et se met en sécurité, quand elle est sous tension

=> ce topic m'a également aidé :
https://www.depanetout.com/Forums/t [...] 120w2-801/

La carte mère carte mère [ TD.MS6886.72 ] semble OK

Après investigations sur la carte PW.120W2.801,
j'ai fait des tests simples des composants (capas, diodes, etc...) => rien de flagrant
par contre, j'ai été attiré par la petite carte fille PW.25W1.801 et ses 3 plots de soudures,
qui semblaient être en CC quand je testais...  Bref, je l'ai dessoudée,
et j'ai également fouiné le WEB avec "PW.25W1.801" et là, BINGO :

Problèmes de pannes identiques sur d'autres TV avec la même carte fille PW.25W1.801 :

=> Sharp 50BL2KA possède cette carte fille PW.25W1.801 par exemple

=> https://www.google.com/search?q=PW.25W1.801

=> https://www.facebook.com/RSElectron [...] ej8quhqYpl

=> https://youtu.be/dmWlXoLCrug

=> https://monitor.espec.ws/section18/topic333279.html
=> https://monitor.espec.ws/files/20210520_161044_111.jpg
=> https://monitor.espec.ws/files/20210520_161100_612.jpg

=> https://assets.yoreparo.com/attachm [...] yBfLTI.jpg

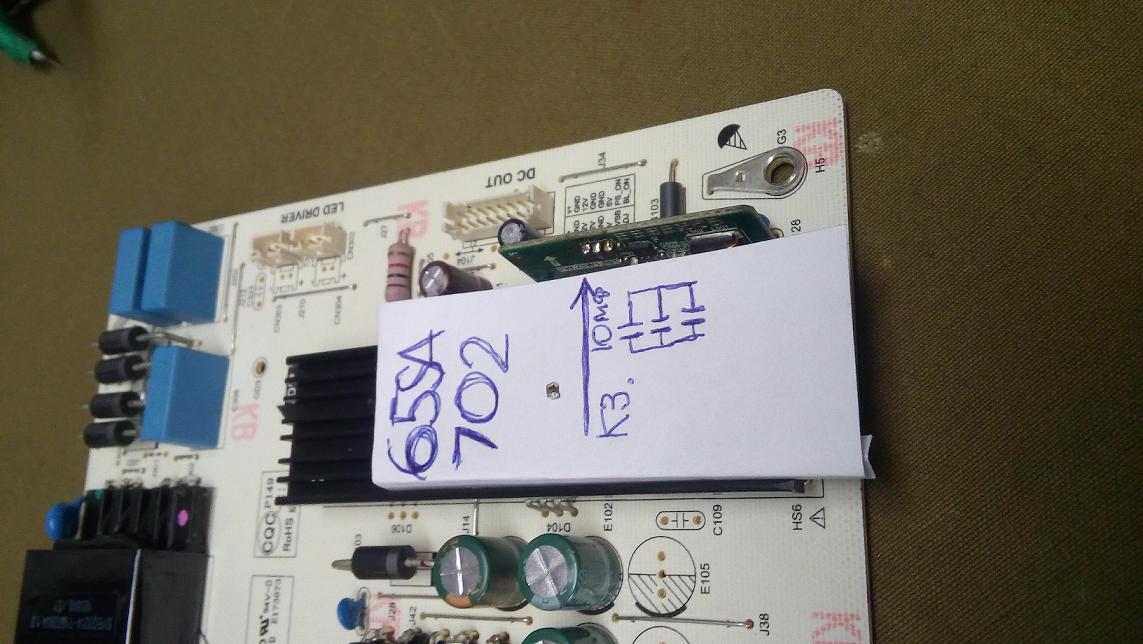

IMAGE DE LA CARTE FILLE PW.25W1.801 en cause :
https://drive.google.com/file/d/1pa [...] s97iLdFcjb

L'un des 3 condos CMS de cette carte PW.25W1.801 est en court-circuit
Ces 3 capas CMS sont en parallèle, avec une toute petite sur la droite
j'ai dessoudé les 3, identifié celle en court circuit, remplacé

=> TOUT refonctionne NICKEL


ça pourra servir à d'autres internautes

MERCI encore à vous,
paillassou
