Reprise du message précédent :

Chez BricoDépôt, les embouts sont vendus à l'unité, et la pince à sertir doit coûter 3€


En général les pinces à sertir en mags de bricolage c'est plutôt autour de 15€

Sinon oui les embouts sont vendus à l'unité, autour de 0,40€ la bête je crois.
Ça vaut rapidement le coup d'en faire venir un lot de 50 avec les manchons fournis pour 6€ à un vendeur chinois

Perso je ne regrette pas de m'être mis à sertir moi-même mes câbles, j'ai exactement ce que je veux et c'est plus économique au final.

Bonjour,

Je vais emménager dans un appart début années 70 mal équipé d'un point de vue télécom quand à la localisation des prises téléphoniques.

Voici le schéma ci dessous de ce qui existe aujourd'hui, les prises téléphoniques étant matérialisées par un rond rouge:
Une prise téléphonique dans la cuisine et une autre dans le vestibule (dans lequel il n'y a même pas de prise électrique) pas super pratique du tout!!!

Comme j'ai une Freebox V5 + HD, 1 tel sans fil, 2 PC (1 fixe et 1 portable), et que je vais m'acheter une TV permettant de lire des vidéos depuis un réseau (DLNA ou un truc comme ça), je voudrais brancher tout ces trucs ensemble. Le CPL m'a été déconseillé au vu de l'installation électrique des années 70. Et j'ai peur qu'en wifi ça foire un peu trop souvent surtout que les 2 PC de la chambre seront un peu loin de la freebox et que je n'ai pas de module Wifi sur le PC fixe....!

Dans mon salon : j'aurais la TV + les Freebox + 1 téléphone et 1 PC.

Et dans la chambre 1: Le PC fixe +/- le PC portable et 1 téléphone.

Je voudrais donc savoir quels montages il me fallait faire pour réaliser tout ça. Sachant que je loue mon appart et que donc je ne veux pas faire de travaux plus gros qu'un petit trou dans une cloison pour passer un câble. Les autres câbles: dans des gaines murales, et les prises: en saillie.

Je voudrais quelque chose qui ressemblerait à ça:

Avec en rouge le réseau TEL existant.
En vert le réseau RJ45 souhaité.
En Bleu le réseau TEL souhaité.

J'aimerais quelques conseils sur comment brancher les câbles et les appareils entre eux. Pour tout ce qui est technique (pose des gaines/câbles/prises) je saurais le faire, par contre je ne veux pas me tromper dans les différents branchements et j'avoue que je suis un peu perdu car je n'ai jamais fait ce genre de trucs.

Concernant le Tel:
Si j'ai bien tout compris il me faudrait rajouter 2 prises de tel (1salon et 1chambre), mais est ce que il me suffit de couper le fil qui existe, faire un raccord, tirer le fil où je veux, mettre une fiche et hop ? Ou bien ça ne marche pas comme ça?

Concernant le RJ45:
Sachant que je veux 2 prises dans la chambre et que la freebox est au salon, j'imagine que je dois relier 2 ports RJ45 de la freebox à 2 prises murales et que de ces prises 2 câbles doivent aller au prises de la chambre?
Ensuite il me faudra encore 1 câble pour relier la fbox à la TV (ou la Freebox HD qui, elle, est reliée à la TV) et 1 autre pour 1 éventuel autre PC. Donc utiliser 4 ports de la Freebox.

Est ce que j'ai tout pigé? Est ce que tout ce que j'ai écrit est réalisable?

Merci d'avance!

Pour relier la chambre 1, tu peux n'utiliser qu'un câble et mettre dans la chambre 1 un switch, qui te permettra de brancher x appareils dans la chambre 1.

Entre la freebox HD et la freebox ADSL, c'est une prise spéciale de la freebox (la jaune), il ne faut pas la brancher sur le switch 4 ports - mais ta télé devra être branchée sur la freebox ADSL.

Pour le téléphone: si tu veux utiliser le téléphone free, il faut que le départ de la ligne soit la freebox adsl. Sur ton schéma tu ne précises pas où tu veux la mettre, je te conseille le plus proche de l'arrivée FT.
Et le plus simple pour le téléphone: des dect, une base à côté du boitier adsl, et des combinés supplémentaires dans chaque pièce.

Ok. Merci pour les infos.

En effet, j'ai déjà un téléphone DECT mais avec 1 seul combiné. Je crois que mon modèle peut accepter d'en avoir d'autres.
Aujourd'hui il est effectivement branché sur la Freebox.  Je mettrais la base du téléphone donc au niveau de la télé (c'est le plus proche de l'arrivée FT).

Pour la TV, je ne savais pas puisque je n'en ai pas encore.
Normalement je pourrais toujours avoir la TV sur le PC (par ADSL TV) + la TV sur la télé? (regardées en même temps?).

Concernant le réseau, je ne ferais courir qu'un seul cable RJ45 entre le salon et la chambre. Ca simplifie les choses car finalement je n'ai qu'à:

1- Installer 1 prise de téléphone au salon.
2- Mettre une prise RJ45 au salon avec un cable RJ45 droit qui va jusqu'à la chambre dans laquelle je met un switch. D'un côté du cable j'ai la freebox et de l'autre le switch. (Une info pour un switch de bonne qualité et pas trop cher?).

Concernant le RJ 45 je devrais m'en sortir avec toutes les infos du topic.

Par contre pour installer une prise téléphonique à partir des cables existants (en rouge sur le schéma) quelqu'un peut me dire comment faire?

Merci!


Ca, ça dépend de ton débit. Avec 8Mb/s j'y arrive, quand j'étais à moins de 3 c'était impossible (je n'avais même pas la télé en débit normal).



j'ai pris ça chez moi: http://www.ldlc.com/fiche/PB00021132.html pour passer au gigabit. Quand tu restes sur de la marque (netgear, dlink, linksys) c'est à mon goût largement suffisant pour un usage personnel. Certains voudront du switch manageable, mais à moins d'avoir un besoin particulier c'est pas forcément utile.



Ce que j'ai fait chez moi: à la sortie téléphone de la freebox, il y a une prise en T. sur cette prise, j'ai rajouté 2 prises gigognes: la première pour un câble RJ45 qui va de la cave (là où j'ai la freebox et l'arrivée FT) jusqu'au salon, et là j'ai une base DECT branchée (avec 2 combinés) ; la deuxième c'est directement pour une 2e base dect (avec 2 combinés aussi).
C'est principalement parce que j'avais déjà les 2 bases que j'ai fait comme ça, histoire de faire de la récup.

Tu peux très bien couper ton câble et faire un raccord: autant pour de l'ADSL il vaut mieux un câble nickel et le plus court possible, autant pour le téléphone à partir de la freebox ce n'est pas ça qui va grandement baisser la qualité, du moment que tu ne fais pas ton raccord comme un sac.





Merci pour les infos.

En fait en parlant du téléphone je parlais du cable allant de l'arrivée FT jusqu'à ma Freebox.

Le cable qui aujourd'hui est en rouge sur le schéma. Et je voudrais maintenant avoir le cable en bleu (au moins la partie de droite qui va de l'arrivée FT jusqu'à la FBx du salon).

Concernant le 2me combiné téléphonique dans la chambre, il n'est pas prévu sur le court terme. Donc ce qui me préoccupe surtout c'est comment dévier le cable FT rouge de gauche pour faire le cable FT bleu de gauche.

J'ai vu que sur le cable (qui court au plafond) il y avait, non loin de l'entrée, un petit boitier de forme losange (à peu près). Peut être que de ce boitier je vais pouvoir modifier mon cable?

Comme dit, dans l'idéal, plus ton câble qui relie la Freebox à l'arrivée FT est court et "propre", mieux c'est ; maintenant, ça reste une paire de fils de cuivre et si y a contact, ça passe.

Le mieux est évidemment de prendre une rallonge neuve pour aller de l'arrivée FT à la freebox, mais au pire:
1. note les caractéristiques de ta ligne (débit, atténuation) dans la situation actuelle
2. fais ton raccord et compare les carac. si t'as une perte de débit, t'es bon pour refaire ta rallonge ; si ça n'a pas bougé, bingo.

Des fois, vaut mieux raccourcir un câble pourri et faire un bon raccord avec un bon câble que de garder un câble pourri.

Et pour le raccord: l'arrivée FT chez moi est à l'extérieur de la maison. Comme j'avais un souci de débit, ne sachant pas l'origine, pour valider que ce n'était pas mon câble (qui passe dans la maison dans une gaine à côté de l'arrivée de courant), j'ai mis pour tester un câble temporaire... et pour le raccord, un simple noeud pour chaque fil, même pas de domino ou de clip... et ça n'a eu aucun impact (débit toujours pourri jusqu'à l'intervention de FT, et débit sympa ensuite).

Ok, je regarderais ça, mais comme je ne suis pas chez moi je n'ai pas vraiment envie de tout démonter etc...

Concernant les débits, je ne peut pas encore car mon déménagement Free n'est pas encore effectif (et d'ailleurs je n'ai pas encore déménagé tout court).

Mais bon, comme tu dit, ce n'est que du fil. Et je devrais m'en sortir alors.

Et si tu sais faire des noeud aucun prob


ouais, bon, sur une installation non temporaire, des clips d'électricien c'est quand même plus propre - le technicien de Free m'en avait laissé quelques uns.

Les clips c'est un truc comme ça?:



(dsl je ne sais pas resizer).

Donc pour le téléphone, je coupe les fils existants avec une pince, je raccorde les vieux fils avec les nouveaux qui vont à ma freebox et hop?

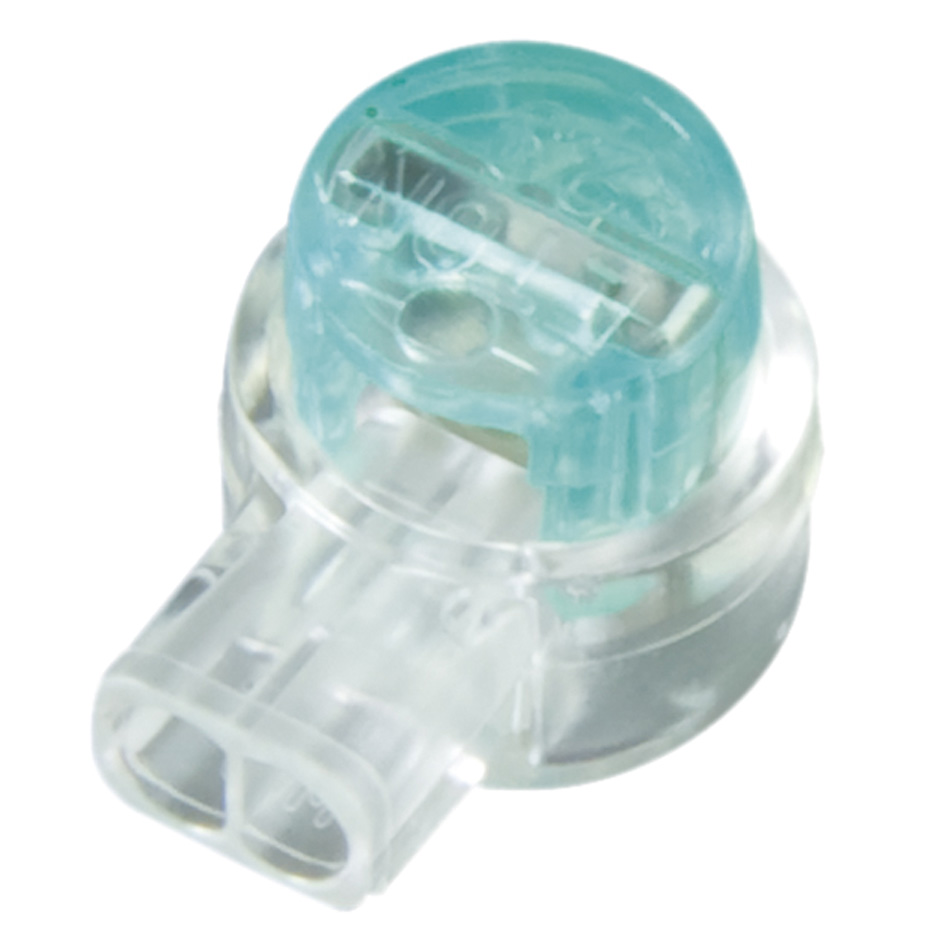

Non, c'est plutôt:

http://www.michaud.fr/th_michaud/m [...] H_P305.jpg

"connecteur auto dénudant".

C'est un bout de plastique avec 2 trous pour chaque câble, et au bout un bouton pressoir qu'il faut enfoncer pour faire le contact, et qui libère un gel silicone.

Ou sinon dans la profession on appelle ça des scotchloks


C'est sympathique ces petites bêtes

bon, ben maintenant je sais comment ça s'appelle, merci

Bonjour,

Voici mon arrivée téléphone:



(dsl pour la taille donc je mets que la vignette)

Je pense que l'arrivée est dans le plafond, et qu'ensuite dans le boitier ça part dans les 2 prises existantes.

Sur la droite je veux aller à la freebox.

J'ai du câble téléphone avec 8 fils.

Je doit brancher quoi exactement?

Il me semblait que je n'avais besoin que de 2/3 fils ???
Ce sont lesquels?


Merci d'avance.

les fils blanc et gris

Sinon tu touches les fils, quand ça chatouille c'est ceux là les bons

OK, j'ai revu, gris et blanc sur les bornes 1 et 3.

Bon, j'espère que tout marchera nickel ^^!

Merci à tous!

moi j'ai toujours entendu parler de "perles"

On dit "bonbons" aussi parfois

Salut!

Bon, j'ai tout fait selon vos conseils et tout fonctionne parfaitement.

Comme j'avais déménagé ma ligne Free à l'avance, je suis arrivé et j'ai branché et hop, internet dans l'appart! Avec ma prise de téléphone qui fonctionne bien dans le salon, et le réseau rajouté entre le salon et lea chambre qui fonctionne bien aussi!

Je ne sais pas si la qualité de la ligne est optimale, mais je ne sais pas tellement comment le vérifier!

(Je  DL à 1.4 Mo/s, je Uppe à 100Ko/s et j'ai un ping autour de 30ms)

Donc tout nickel et pas de wifi!

Merci à tous!

Pour de l'ADSL c'est très correct.

  bonsoir


   Quelqu'un aurait une bonne adresse d'une boutique en ligne pour acheter du câble réseau CAT6 ou 7 sur de grandes longueurs (style 200-300m) ?

    Je rénove une villa et je vais faire un coffret VDI propre

J'ai commandé du câble et d'autres bricoles sur Cable Premium. Commande passée un lundi, reçue le jeudi

Premium Cable


  ouais bof l'info...  hein

j'avais pas vraiment d'idée , du coup ta question m'a intrigué
http://www.rgfrance.eu/index.php?m [...] =15_150053

environ 60€ les 100m dans une cat 6

Je complète alors :
Prix très raisonnables.
Câble disponible en touret de 500m
Service après-vente de qualité


  je disais cela car c'est de la pub cachée assurément

J'ai aussi commandé chez eux
prix très intéressant
FDP gratuit à partir de 40 ou 50€
Et livraison très rapide



Si c'est de l'humour, je le comprend pas, désolé

Qu'est-ce qu'il y a de mal à donner son avis sur une boutique ? Tu demandes qui connait une bonne boutique, je t'en donnes une

Bonjour

Je suis aux prémisses dans la construction de ma maison (contrat de construction signé). Quand j'ai appris que maintenant les prises gigognes avaient été remplacées par des RJ45 j'ai de suite pensé à des RJ45 qui puissent être utilisées pour le téléphone et/ou internet mais apparemment ce n'est pas si simple.

Le plan technique n'étant pas encore d'actualité, je n'ai pas encore de contact avec l'électricien du constructeur mais avec le commercial qui ne peut pas vraiment m'aider sur le sujet.

Plus je recherche plus je m'embrouille vu que je ne suis pas dans le milieu
Si je résume :
- Des câbles sont tirés de toutes les RJ45 vers la GTL.
- Apparemment certains installateurs utilisent du câble téléphone et les RJ45 ne transmette que le téléphone, c'est la norme ? il faut que je vérifie auprès du constructeur.
- Il faut que mon réseau soit alimenté par ma netbox pour avoir internet partout. Soit en mettant la netbox à coté de la GTL soit en dédoublant une prise RJ45 (dans le bureau) pour alimenter la box en télecom et renvoyer internet.
- Dans tous les cas il me faudra un switch ou une baie de brassage entre la box et les autres RJ45 pour avoir internet partout.

J'espère n'avoir pas raconté trop de bêtises et si j'ai bon il me faut acheter un switch ou une baie de brassage car ce n'est pas prévu par le constructeur. Par défaut qu'est ce qui est prévu ? une liaison directe DTI -> prises RJ45 ?
Ensuite il faudra que je choisisse entre grade 1 et grade 3 (+55€ de supplément par prise) pour le câblage.

Donc je vais revenir en arrière sur ce topic et essayer de poser des questions plus précises et plus éclairées

----------
Maj:
Je viens de voir le tableau de communication minimum exigé par la norme NF C 15-100
Donc j'ai bien compris que le minimum installé par le constructeur comprend des câbles RJ45 connectés à la DTI. Le tout en grade 1. Le câble d'antenne passe lui aussi par le tableau de communication avec des câbles coaxiaux en sortie. Donc les RJ45 c'est juste pour le téléphone.

Pour un réseau VDI il faut :
- Que je demande du grade 3
- Que je change le tableau de communication pour un vrai coffret VDI avec baie de brassage

Ca peut se faire un 2 temps d'ailleurs, changer le tableau de communication plus tard pour étaler les frais.
Un coffret VDI pour 14 prises RJ45 ça coute assez cher.
4*2 prises RJ45 pour les chambres
1 prise dans la cuisine
1 dans l'entrée
4 prises pour salon / salle à manger

Pour info, j'ai vu des switch Gigabit pro D-link 16/24/48 prises (administrable ou non) à moitié prix au surcouf Haussman
Quand je les ais vu j'ai tout de suite pensé à ce post

c'est la norme grippe-sou
le NFC 15-100 prévoit un réseau classique à 6 fils (cat 5e ?), avec blindage de préférence.


dans les vrais tableaux de télécom, tu as la place de mettre une box (Freebox, Livebox, etc...), avec de quoi le brancher électriquement (une prise), et soit tu brasses à la main (le mieux à mon avis), soit tu prends un modèle à brassage auto (un peu plus cher )

dans le modèle que tu indiques, tu peux utilement remplacer la réglette 12 plots par un filtre ADSL maître

pour finir, mauvais choix de dire "on va acheter plus tard", car déjà :
de 1- la norme peut encore changer d'ici là ( )
de 2- autant tout faire câbler de suite non ? tu vas te retaper des saignées ou des goulottes après ?

et tu n'as pas pensé à d'autres solutions pour le téléphone ? (du sans fil avec une base ?)

C'est ce qu'il me semblait puisque le grade 1 impose ce type de câble. Faudrait que je vérifie les câbles que l'électricité va me cacher dans le mur.


Ce modèle, je pense que c'est le minimum imposé par la norme. Si je branche la box en sortie de la DTI puis un switch ça ne marchera pas pour la TV ni pour un réseau local mais pour avoir internet si toutes les prises ça marcherait non ? (pour savoir si j'ai tout compris)


Pour le "acheter plus tard" je pensais juste au tableau de communication, les prises grade 3 je vais les prévoir dès le début. Mais à 400€ le tableau (j'ai trouvé le lien grâce à ce sujet : http://www.laboutiquedetoni.com/co [...] 2321.html), finalement le plus cher c'est le câblage.
Pour notre maison la norme impose 6 prises grade1. Notre constructeur nous facture 55€ par prise pour les passer en grade3 ( ) et j'espère que ce sera le même prix pour les prises supplémentaires parce que j'en ai prévu 14

Pas sur que la norme change rapidement. Faudra attendre que la fibre optique se démocratise non ?
Pour le téléphone oui tu as raison ce sera du DECT.

Combien vous conseilleriez de prises RJ45 par pièce ? A savoir que j'aimerais pouvoir bouger les meubles au besoin sans avoir à tirer un câble d'un coté à l'autre de la pièce.

55€ par prise tout ça pour 5 à 20m de câble
(mais bon c'est les constructeurs, j'ai connu  )

Perso à ta place, je prendrais le truc de base et je remplacerais le câble par la suite.

avec la mutualisation des fibres (après la 3G en mobile), et la "volonté" gouvernementale française d'équiper le maximum de foyers en ADSL (au moins 1M), cela peut vite arriver à moins d'habiter en rase campagne

au nombre de prises que tu indiques, cela semble bon.
de toute manière les pièces ont un agencement de meuble bien à eux (notamment chambres et cuisine), seuls le salon et l'éventuel bureau (4 chambres occupés ou 3 chambres + 1 bureau transformable en chambre d'appoint ?) peuvent nécessiter un calcul pour l'agencement au mieux.
fait faire par 5 personnes de ton entourage, sur un plan que tu donnes, le meilleur agencement pour eux. 4 ou les 5 donneront la même chose au petit meuble (étagères) près.

pour le salon tu auras quoi en TV ? écran plat oui mais fixé au mur ou sur un meuble ?
si fixé au mur, ben ce sera vite vu, si dans un meuble là à voir

Donc 14 prises en grade 1 et je remplace câbles, prises, tableau de communication par la suite ?
Pourquoi pas mais c'est pas trop chiant le changement de câble ?

Comment tu sais où je fais construire ?

parce que

et le remplacement des câbles, alors là non, comme solution débile y'a mieux quand même (et pourquoi pas ne pas mettre les câbles de suite tant qu'on y est ? )
