Marsh Posté le 09-08-2020 à 11:11:31
kray a écrit : |
Salut, effectivement ton problème est casse-pied.
Après ta mobo est de type "embarquée" et je pense que ta carte wifi est exactement du type prévue par ASRock dans ce cas ci, sauf que tu n'as pas utilisé le genre de boitier auquel se destine cette petite config "mobile". Pour moi ta mobo est plus prévu pour ce genre de boitier : https://www.materiel.net/produit/201708140108.html (type NUC/Macmini). Le Node 304 étant plutôt destiné à des config ITX "classique" voir gaming (31 cm pour la carte graphique, alim ATX).
Si le panneau arrière avait été compatible avec des antennes tu aurais eue un truc du style de cette Z97e-ITX/ac : https://www.asrock.com/mb/Intel/Z97E-ITXac/ on voit très bien la liaison vers le panneau arrière et l'antenne livrée.
Marsh Posté le 09-08-2020 à 14:36:03
En effet j'utilise le module préconisé par ASRock. Sur le boîtier type NUC que tu indiques il n'y a pas l'air d'avoir de place pour les antennes. J'ai regardé sur matériel et le site du fabricant. Du coup je comprends pas comment utiliser cet emplacement M2 sans antennes sur le cache de la carte mère. A moins qu'il y ait des boitiers avec antenne intégrée... Auquel cas je suis bon pour mettre les antennes sur un cache du port d'extension "normal/pcie"
Marsh Posté le 09-08-2020 à 14:43:36

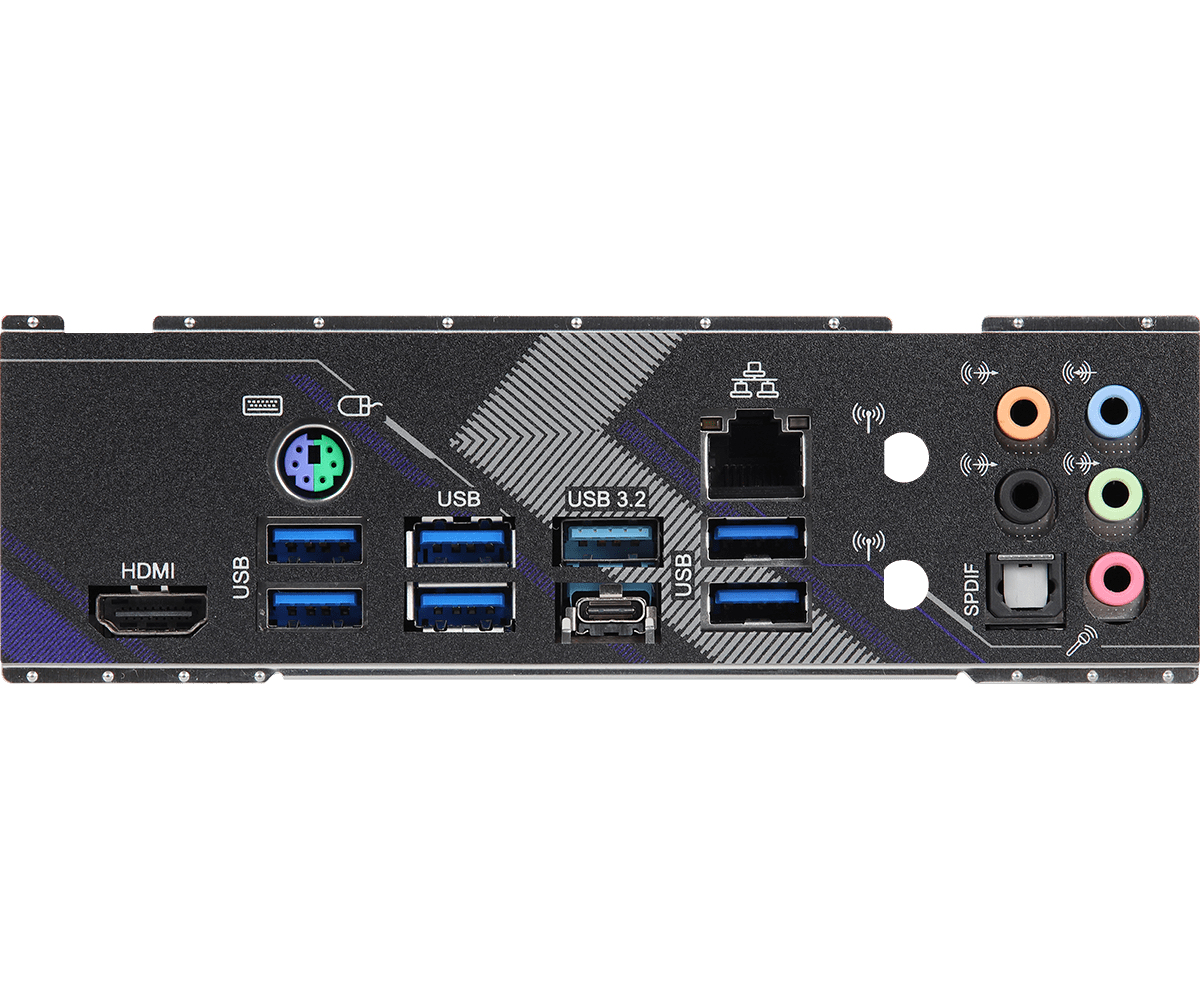

sur l'i/o shield de ta cm tu n'as pas deux trous pour y faire passer les cables des antennes?
j'ai mis un M.2 wifi+BT sur une asrock la semaine derniere, et sur cette cm y'a 2 trous pour y faire passer les cables de l'antenne
(mm si au final j'ai utilisé l'équerre fournie pcq pour avoir accès au deux trous faut retirer la carte mère du boitier pour pouvoir démonter le dissipateur des vrm... et j'ai la flemme)
Marsh Posté le 09-08-2020 à 17:09:45
En regardant de plus près sur l'ioshield, j'ai trois trous bouchés. Mais en poussant je pense que le métal casse. La dimension a l'air de correspondre. Pour éviter de me planter : toutes les antennes wifi peuvent se mettre dessus ? Elles tiennent comment : il faut dévisser le bout de l'antenne et revisser de l'autre côté ? Car sur les photos d'antenne j'ai l'impression que c'est vissable mais je sais pas si c'est vissable sur un pas de vis déjà existant ou si c'est l'antenne qui se coupe en deux pour se visser de chaque côté de l'ioshield...
Marsh Posté le 09-08-2020 à 22:12:59
en général l'antenne en elle-même se visse sur un embout fileté mâle (souvent doré)
ce dernier est en deux parties, tu devisses une partie, tu fais passer dans le trou, et tu revisses la seconde a l'exterieur de la tour
et apres, tu visses l'antenne dessus
edit: au cas où,
https://youtu.be/ZdbAu1k4UJg?t=146
Marsh Posté le 11-08-2020 à 22:56:14
Merci pour l’explication, c'est ce qui me semblait, mais mieux dit
J'ai commandé des antennes sur Ali, plus qu'à espérer qu'elles arrivent pas trop tard. Je ferais un retour ici (en espérant ne pas oublier)
EDIT : vu l'encombrement, je sens que je vais devoir tout démonter pour passer par l'Ioshield
Marsh Posté le 09-08-2020 à 00:24:02
Bonjour,
J'ai une CM J4105-ITX de Asrock, dans un node 304. J'ai voulu ajouter du bluetooth, et ai donc pris une carte M.2 AC-9260 de chez Intel.
J'ai hésité avec des dongles bluetooth USB, mais vu que j'ai pas mal de ports USB pris, j'ai préféré cette carte. En plus elle fait bluetooth 5.1, ne prends pas de place, le wifi me servira peut être un jour, et surtout il y a de la doc pour l'utiliser sous debian.
Je me suis quand même posé la question de l'antenne avant l'achat, mais je me suis dit naïvement que si un dongle USB n'a pas besoin d'antenne car intégrée, ma carte M.2 plus grosse doit aussi en avoir une.
J'avais juste oublié la cage de faraday qu'est le boitier....
Boitier ouvert tout marche, boitier fermé ça foire.
J'ai regardé sur le panneau à l'arrière de la CM, je ne vois pas de trou pour l'antenne. Rien non plus sur le node 304.
La seule solution que j'ai trouvé, c'est de prendre pour 7$ sur AliExpress deux antennes plus un cache arrière, à la place des cartes d'extensions habituelles. Je trouve ça idiot de bloquer un port d'extension rien que pour ça. Et ça m'énerve de passer sur Ali, le kit antenne + AC9260 est moins cher que ce que j'ai payé pour la carte. Si j'avais su, j'aurai commandé direct sur AliExpress
Asrock spécifie clairement que le port M2 de la CM ne peut servir qu'à du réseau (pas de SSD). Du coup, je me dis que j'ai du louper quelque chose pour l'antenne. Asrock a du y penser non ? Ils vendent des panneaux arrières/cache alternatif pour la CM? Je n'ai rien trouvé sur google.
Si vous avez des idées...
Message édité par kray le 09-08-2020 à 00:25:23
---------------
