Problème Msi Z97 [Résolus] - Carte mère - Hardware
Marsh Posté le 10-05-2019 à 00:13:16
salut
tu as tester directement sur la sortie graphique intégrer a la carte mère ?
sinon c'est quoi ton alimentation ?
Marsh Posté le 10-05-2019 à 07:00:42
J'ai bien entendus testé en direct sur la sortie graphique de la carte mère en HDMI et en VGA.
Pour les alimentation j'ai d'abord testé avec une alimentation Akasa de recup AK-PT050FG-BK
http://www.akasa.co.uk/update.php? [...] T050FG-BK#
Comme c'elle-ci était de récup j'ai testé avec une corsair HX520w
https://www.hardware.fr/articles/73 [...] -520w.html
D’on je suis certain de son fonctionnement elle tourne tout les jours.
Ce qui me dérange ces la led d'indication power de la carte mère qui s'allume 2 secondes.
Marsh Posté le 11-05-2019 à 15:50:03
La gestion d'alimentation de la CM HS ?
Marsh Posté le 12-05-2019 à 22:26:52
T'as essayé le port de la carte mère mais sans carte graphique de connectée ?
Si tu as un autre processeur, essaie avec ça aussi
D'autres port PCI-E ?
Marsh Posté le 13-05-2019 à 01:16:00
J'avais une carte Asus mini-itx HS.
LED ok au démarrage puis plus rien ensuite ;-(
Marsh Posté le 13-05-2019 à 12:32:39
La gestion d'alimentation??? ces une puce qui ce trouve quelques part sur la carte??
J'ai essayé sans carte graphique oui bien sûr , il y'a plusieurs port pci-e je n'ai pas tout tester.
Ces vraiment la led qui indique que l'alimentation est ok sur la carte mère qui me dérange elle s'allume 1 seconde dés que je connecte l'alimentation et tout.
Ensuite la carte mère s'allume correctement avec le bouton mais pas d'affichage.
Malheureusement je n'ai pas d'autre cpu en 1150 j'ai acheté le corei5 pour cette carte.
@freduche , la led toi restait allumée?? mais la carte ne s'allumais pas.
J'ai commandé une post-card et un socket tester nous verrons bien.
Marsh Posté le 15-05-2019 à 23:32:50
J'ai reçus ma post-card j'ai testé mais cela ne m'avance pas vraiment a vrai dire.
Les codes donné je ne sais pas vraiment comment les interpréter.
La carte affiche 3655 et aussi F9F2
Le manuel de la carte https://drive.google.com/file/d/0B0 [...] JoTDA/view
Quand je démarre sans mémoire j'ai 3 bips long
J'ai testé avec la barette de mon nas et pareil aucuns changement.
Deux vidéos
https://1drv.ms/v/s!Al4yPB3DV5w0o2dZnuoqfsRh28AL
https://1drv.ms/v/s!Al4yPB3DV5w0o2bt5YXRTDBHxolz
Des idées??
Marsh Posté le 16-05-2019 à 00:02:46
36 55 = ta ram est pas detecté
vérification du socket ! si pas un pin tordu
Marsh Posté le 16-05-2019 à 00:26:13
orion a écrit : 36 55 = ta ram est pas detecté |
Comment tu a trouvé que le code 36 55 = ram non détectée?? je n'est rien trouvé dans le manuel.
Tu parle du socket CPU? je n'est pourtant rien vus de plié.
Marsh Posté le 16-05-2019 à 00:40:01
le code 36 ça veux pas trop dire grand chose
mais le 55 c'est connu... 55 = memory not installed
test avec une seule barrette et test chaque slot ram
si toujours rien vérifier le socket cpu, être certains que rien n'est plié, jouer avec la lumière
Marsh Posté le 16-05-2019 à 01:10:39
Je test toujours qu'avec une seul barette et prou cause je n'en est qu'une seul en rab.
La ram est détectée car quand je lance la carte sans barette elle bip.
Mais a mon sens ces bien un soucis de mémoire apparemment , je vais attendre mon socket controler pour savoir si une pin n'est pas pliée car moi je ne vois rien a l'oeil.
Je dois connecter la ram sur le slot 2 et 4 en premier , je la mettais sur le 1er , et sur le slot 2 et 4 ces un autre code qui tourne en boucle et la carte redémarre sans arrêt.
Marsh Posté le 16-05-2019 à 01:27:51
evile-death a écrit : |
la carte mère peu tres bien détecter la ram mais le cpu non ou inversement .. ce qui ce passe peu être dans ton cas
un exemple simple, par exemple il suffit qu'il manque 1 seul pin au mauvais endroit ou tordu et malgré la ram mise tu auras pas de boot ...
le problème est arrivé d'un coup ? pas a la suite d'un truc ? changement de pate thermique, changement radiateur ... ?
Marsh Posté le 16-05-2019 à 07:39:44
Oui ces tout a fait possible en effet.
Pour être tout a fait honnête ces une carte mère que j'ai récupéré qu'un gas m'as donné et lui m'as dit qu'il ne l'avais jamais testé car changé de config.
Donc a mon avis elle est certainement HS d'ou le généreux dons.
J'attend que les petits chinois m'envoie mon testeur de socket 1150 pour être fixé et je vais regardé a la loupe les pins.
Sinon je vais tenter un flash du bios via usb aussi.
J'ai vus sur certains topic que cela marchais parfois.
Marsh Posté le 17-05-2019 à 07:52:05
J'ai analysé le socket à la loupe et je ne vois aucuns défauts de pibs plié ou manquants.
Au dos j'ai vus un point de soudure étrange sur le slot mémoire n°2 justement ces le 1er slot ou doit être connecté la barette première.
J'ai refait mais pas de changements.
J'ai essayé de placer un bios sur une clés USB ( connecté a un des ports USB 2 ) et la j'ai un code F2 4F elle reboot après quelques secondes et ensuite reste sur ce code.
Le code 4F correspond a un soucis de bios , mais je dois essayer avec une clés en FAT32 la mienne est une 64GB en NTFS et mettre tout les bios que je trouve et cela pourrais fonctionner.
Marsh Posté le 17-05-2019 à 08:20:09
Prend une clé de <2go en FAT32 pour le BIOS.
J'utilise que du 512Mb et 1go pour les MAJ BIOS j'ai eu des soucis avec autre chose.
Autrement tu n'as pas un eprom pour écrire en hard sur la puce du BIOS en cas d’échec?
C'est pas cher et très pratique pour récupérer du vieux matériel cet eprom.
Marsh Posté le 17-05-2019 à 11:33:33

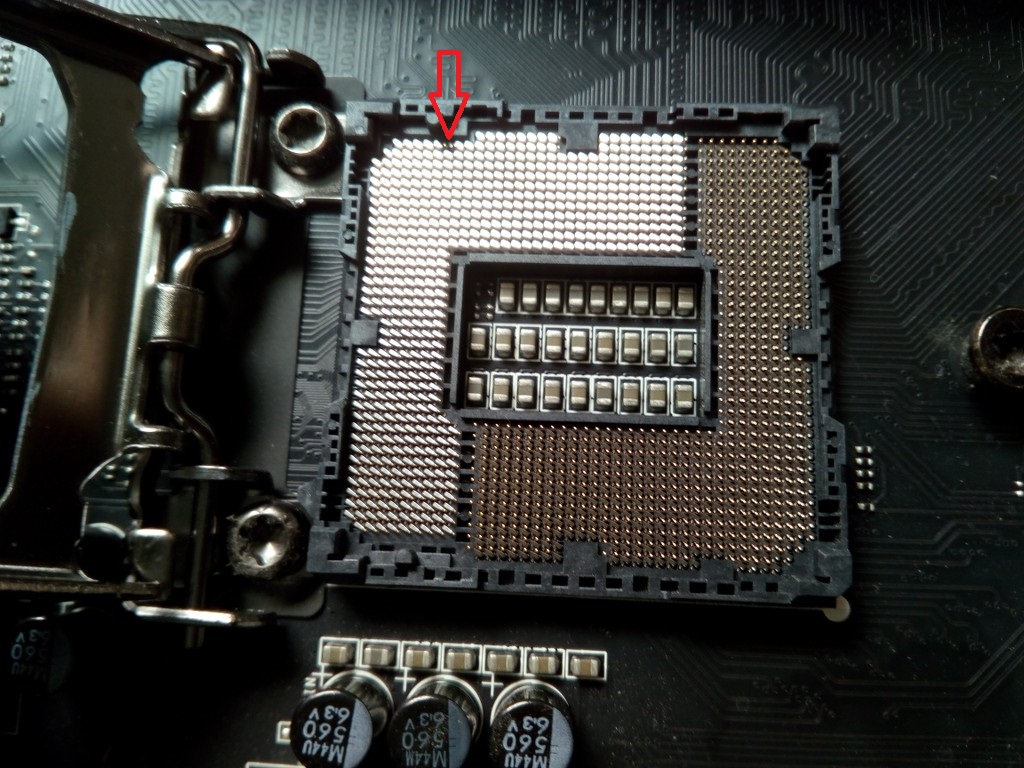

je vois bien un pin pas clean en haut a droite non ? ou alors un reflait ?
le 6 eme en partant de la gauche
j'ai regarder et c'est bien un pin qui gère la mémoire ram ...
Marsh Posté le 17-05-2019 à 12:29:43
elfenHD a écrit : Prend une clé de <2go en FAT32 pour le BIOS. |
Sur cette carte mère la puce du bios est soudée , ce qui voudrais dire la dessouder pour la flasher en hard via un eprom???
Mais ces vrai qu'un eprom ce serais pas un achat inutile.
Si tu a des liens et ou conseils a ce niveau je suis preneur.
Je peu également trouver une puce bios sur eBay a souder directement mais je n'ai pas encore de station a aire chaud.
orion a écrit : je vois bien un pin pas clean en haut a droite non ? ou alors un reflait ? |
Il s'agit bien d'un reflet ou d'une ombre sur la photo la pin n'as strictement rien.
Tu as un schéma pour la correspondance des différentes pins??
Je me demande si je vais réussir a la faire revivre cette carte.
Marsh Posté le 17-05-2019 à 12:31:25
https://www.intel.com/content/dam/w [...] asheet.pdf
page 112
Marsh Posté le 17-05-2019 à 13:13:57
evile-death a écrit : |
Pas du tout, tu as une petite pince prévue pour ces cas là, ce qui permet justement de ne pas avoir à sortir la puce.
Marsh Posté le 17-05-2019 à 13:14:51
HS mais tu aurais la même chose sur un i7 8086K en 1151 stp? ça m'intéresse grandement !!
Marsh Posté le 17-05-2019 à 13:33:17
Ouais je vais voir si je trouve
Marsh Posté le 17-05-2019 à 13:43:55
Ce serait top, merci beaucoup
Marsh Posté le 18-05-2019 à 07:18:12
Merci pour le datasheet robin je vais garder cela en stock.
J'ai un peu mieux comprit a quoi servait cette pince avec la vidéo de John-John
https://www.youtube.com/watch?v=AVT57493k1Y&t=1139s
Mais dans son cas avec la pince cela n'as pas fonctionné a tester tout de même avec ma Z97.
Je reste optimiste ^^
Marsh Posté le 18-05-2019 à 15:50:52
Merci à tous pour votre aide.
J'ai testé de placer tout les bios dispo chez msi sur une clés usb en FAT32 (8gb).
Après le démarrage pareil sauf que la accès au BIOS
Carte mère flashée avec la dernière version dispo et voilà une carte qui reprend vie.
Je suppose que le soucis inital était un bad flash.
Marsh Posté le 18-05-2019 à 15:55:13
Top ça
Marsh Posté le 18-05-2019 à 16:08:06
Ca c'est cool.
MSI / bad flash = pléonasme de nos jours
Marsh Posté le 21-05-2019 à 19:10:34
Je reviens avec cette carte mère , elle m'as en encore fait voir ^^
J'ai flashé encore une fois car elle n'était pas du tout stable , bsod windows a tout va et redémarrage aléatoire , même dans le bios elle figeait.
Et au final cela venais de la mémoire ram , apparemment elle n'aime pas ma corsair XMS3
J'ai placé de la Gskill et plus aucuns soucis O_o , j'écrit ces lignes depuis cette config d'ailleurs.
Marsh Posté le 21-05-2019 à 19:18:46
G Skill ou rien
Epicétout
Marsh Posté le 21-05-2019 à 21:43:51
Je viens de terminer une installation toute fraîche ces quand même sans plantages.
Un petit test avec quelques jeux uplay et tout roule.
Bon me faut un bon kit DDR3 maintenant, car je vais pas large avec une seul barrette de 2GB
Marsh Posté le 22-05-2019 à 06:00:54
evile-death a écrit : Je viens de terminer une installation toute fraîche ces quand même sans plantages. |
Des ripjaw en DDR3 doivent se trouver d'occasion pour pas grand chose sur le forum
J'en ai un kit rouge de 8go mais je l'utilise
Marsh Posté le 10-05-2019 à 00:08:57
Bonsoir à tous,
J'ai un petit soucis avec une carte mère MSI Z97 gaming 3.
Le soucis est simple l’écran ne déçoit aucuns signal.
Ce que j'ai déjà fait.
- Clear cmos
- Vérifier les pins du socket
- changer d'alimentation
- Vérifier avec des cartes graphique différentes
Je n'est aucuns bip et étrange la led bleue sur la carte mère s'allume 2 secondes a peine quand je branche l'alimentation , elle dois rester allumée normalement??
Avez vous des idées??
Cpu i5-4570S
Message édité par evile-death le 18-05-2019 à 15:46:53
---------------
