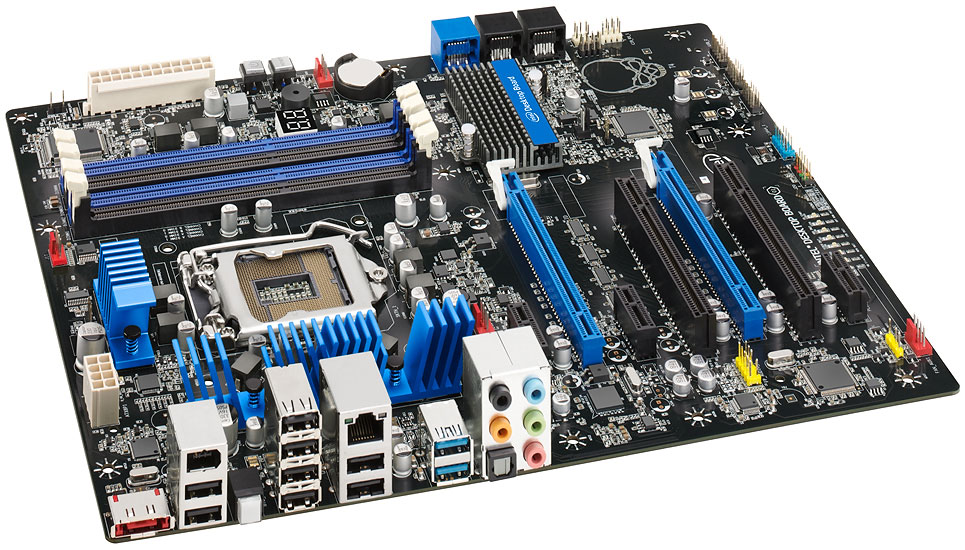

Vous retrouverez ici tout ce qui concerne la carte mère Intel DP67BG Extreme Series
La DP67Bg est une carte mère orientée Gamer / Overclocker.



Cette carte mère c'est surtout fait remarquée car utilisée pour les différents tests du web à l'occasion de la sortie des nouveaux CPU Intel : Sandy Bridge.


SATA 6Gb - USB2 - USB3 - FIREWIRE - BLUETOOTH - WIFI - SLI - CROSSFIRE
Boutons : BACK-TO-BIOS / POWER / RESET
Afficheurs : afficheur LED codes POST / 6 LEDS d'état.

La Garantie : INTEL


Packaging :

- La carte mère
- 6 câbles SATA
- Module Bluetooth / WIFI
- Câble pour le module précédant
- Lien SLI/CrossFire
- Poster de montage (très) grand format et couleur
- Autocollant Layout et connecteurs de la carte mère pour porte intérieur du boitier
- Fiche de codes pour l'afficheur de la carte mère (pour laisser dans le boitier )
- Autocollant détails de la connectique arrière pour arrière de la tour
- DVD softs et docs




Lien vers la fiche FR chez Intel :

http://www.intel.com/cd/products/s [...] 462454.htm

Lien vers la fiche produit PDF :

http://www.intel.com/Assets/PDF/prodbrief/10275344.pdf

Lien vers les documentations :

http://downloadcenter.intel.com/De [...] ord=dp67bg

-> DP67BG_PerfTuningGuide01.pdf
-> DP67BG_ProductGuide01_English.pdf
-> DP67BG_QuickRef02.pdf
-> DP67BG_SpecUpdate01.pdf
-> DP67BG_TechProdSpec.pdf

BIOS :


Dernière version : 2161

Faire un chargement des paramètres par défaut dans le bios avant de flasher

-> La version 2161 et supérieur inclus le support des CPU 22nm, la structure de ce bios étant très différente il est impossible de revenir à une version antérieur.
Toute tantative de flasher une version précédante se soldera par un échec : la carte restera sur la version en cours (2176 ou  supérieur). <-

Note sur le passage du BIOS en version compatible avec les CPU 22nm : http://www.intel.com/support/mothe [...] 033076.htm


Date : February 14, 2012
ME Firmware : Production 8.0.2.1410
SATA RAID Option ROM : Intel(R) RAID for SATA - v11.0.0.1339
PXE Boot Agent : Intel(R) Boot Agent GE v1.3.72    IBA GE Slot 0000 v1372 PXE 2.1 Build 089 (WfM 2.0)
Marvell Option ROM : 1.1.0.L72

Note de distribution bios 2161 : http://downloadmirror.intel.com/20 [...] eNotes.pdf

Lien pour télécharger le bios :

http://downloadcenter.intel.com/De [...] g&lang=eng

Liste des anciennes versions :

Ancienne version : 2111
Ancienne version : 2076
Ancienne version : 2053
Ancienne version : 2040
Ancienne version : 2023
Ancienne version : 1979
Ancienne version : 1900
Ancienne version : 1780
Ancienne version : 1815


Liste des modifications dans l'ordre chronologique :



• Bios 1900

 Fixed issue where the watchdog timer is not able to catch system hang.
 Improved BIOS POST time for detecting and accessing USB mass storage devices.
 Updated Intel® ME firmware to version 7.0.4.1197.
 Fixed CPU fan failure event.
 Fixed FSC Dynamic Screen updates 1 sec.
 FSC Fix for processor TControl, and updated FSC Stack.
 Fixed issue where watchdog timer cut off the no memory detected beep.
 Fixed CD Recovery support.
 Fixed issue where certain PCIe Gen1 card is not detected.
 Fixed issue where certain SSD drives would stall the system at POST code 0xEB during POST.
 Fixed issue where RAID Option ROM cannot be entered when Hyperboot is disabled.
 Updated CPU Voltage option granularity.
 Updated SMBIOS CPU socket type to LGA1155.
 Updated ME FW black list checking during BIOS update.
 Updated SMBIOS Memory slot designator and max memory size.
 Fixed issue where XMP2000 profile running at 2133MHz.
 Fixed issue where OS does not see all processor threads.
 Updated processor support.


• Bios 1979

 Fixed issue where operating system cannot resume from USB keyboard or mouse.
 Fixed issue where F7 update menu doesn’t display all USB devices.
 Fixed BIOS turbo ratio setting issue.
 Fixed issue where 1394 settings are lost after S3 resume.
 Fixed issue where Fast Boot PPI would not install correctly.
 Converted HyperBoot strings to Fast Boot.
 Fixed issue where HPET event timer block ID was not set correctly.
 Fixed off by one value when calculating the control temp using the 2's complement value in the PlatfromCpuInfo Msr.
 Fixed issue where Setup still needs password when user access level is full and user password is not set.
 Fixed issue where runtime variable service fails after S3 resume.
 Fixed issue where flashing to previous BIOS will hang the system when SYSTEM_CONFIGURATION EFI variable has grown in size.
 Fixed issue where Page Down will cause slow display in USB Setup configuration page.
 Updated Intel® ME firmware to v7.0.10.1203.
 Fixed issue where PCIEx1 device cannot be detected in PCIEx16 slot.
 Fixed issue where a drive connected to the Marvell eSATA port does not show on F7 Post Flash menu.
 Fixed incorrect POST display issue when Video Optimization is enabled.
 Fixed Intel® Integrator Toolkit setup map file issue.
 Fixed issue where Windows 7* would not enable native OS PCI Express control.
 Added support for BIOS recovery from the onboard USB 3.0 XHCI controller.
 Fixed VT-d DMAR table issues
 Updated BIOS Setup main page help text.


• Bios 2023

 Updated ME FW to v7.1.13.1088.
 Fixed issue where Chassis Intrusion message is not displayed before allowing user to enter BIOS setup.
 Enhanced EFI GetVariable service.
 Enabled PEI Authentication.
 Updated RAID Option ROM to v10.5.0.1034.
 Updated PXE image to Intel(R) Boot Agent GE v1.3.72.
 Fixed issue where certain USB keyboard does not function in POST.
 Added the USB Port setting "No Detect" option.
 Fixed issue where BIOS downgrade warning message was cleared before input password.
 Fixed ACPI _PSD error when running "POWERCFG -ENERGY" command.
 Update SMBIOS PCI Slot String.


• Bios 2040

 Fixed the number of cores shown in Intel® Extreme Tuning Utility.
 Fixed issue that could result in losing the state of the watchdog timer.
 Fixed issue causing memory to not run in auto after watchdog timer.
 Enabled Over-clocking Assistant on Performance menu in BIOS
 Fixed Secondary SATA Mode setup option display issue.
 Updated RAID to v10.6.0.1091.
 Fixed issue where "Execute Disable Bit" disappears unexpectedly.
 Fixed issue where BIOS used normal setup value for platform policy in B2B/Recovery/MFG mode.
 Updated BIOS Setup items that are links with Sub-Screens below them.


• Bios 2053

 Updated GUID defined section Security check
 Updated Intel® ME firmware to version 7.1.20.1119
 Added Intel® Rapid Storage Technology support
 Added support for Microsoft OEM Activation 3.0 for Windows 8.
-> pb avec certaines cartes Nvidia : dans ce cas de figure faire un recovery en 2023 : MP si nécessaire pour la procédure
-> ce bios a été retiré par Intel une semaine après sa sortie : repackagé sans bug en version 2076


• Bios 2076

Fixed issue where some graphic cards cannot work with high memory.
 Added SLI key for DZ68ZV.
 Updated Intel® ME firmware for DZ68ZV.
 Updated GUID defined section Security check
 Updated Intel® ME firmware to version 7.1.20.1119
 Added Intel® Rapid Storage Technology support
 Added support for Microsoft OEM Activation 3.0 for Windows 8.


• Bios 2111

 Fixed issue where SMI Lock bit may set before BSP/AP sync in S3 boot path.
 Added workaround for system hangs and blue screen errors during high USB usage.
 Restored HPET setup option.
 Updated F7 hotkey behavior.
 Fixed issue where operating system boots slowly when 32GB memory is installed.
 Fixed issue where some USB optical drives cannot be detected.
 Updated RAID option ROM to v10.8.0.1303.


• Bios 2161

Updated processor support.
Updated Intel® ME firmware to version 8.0.2.1410.
Fixed boot issue with some memory DIMMs.
Fixed processor overclocking issue.
Fixed issue with memory voltage gauge in Intel® Integrator Toolkit. Fixed issue where watchdog timer test fails.
7329 - Prevent BIOS to recovery to BG2111 BIOS to ensure BIOS can work with IVB. Updated RAID option ROM to version 11.0.0.1339.
Fixed issue where watchdog timer does not trigger automatically during F8 mode in UEFI mode.
Fixed issue where system hangs when recovering with previous BIOS.
Fixed issue where BIOS memory speed does not match the memory speed in Intel® Desktop Utilities.
Enabled Flash Update Status Indicator.
Removed Keyboard Not Found Event.
Fixed issue with Intel® Extreme Tuning Utility auto tune failure.






Intel Extreme Tuning Utility :

Dernière version : 2.1_bg

http://downloadcenter.intel.com/De [...] 3&lang=eng

Intel Desktop Utilities :

Dernière version : 3.1.2.022

http://downloadcenter.intel.com/De [...] 3&lang=eng

Les tests :

- Vidéo de présentation en français : http://www.youtube.com/watch?v=cgGXRnugFHY

- Belle galerie d'images ici : http://www.bjorn3d.com/read.php?cI [...] ageID=9988

- Test FunkyIT (en Anglais) : http://www.funkykit.com/component/ [...] board.html (attention test d'overcloking effectué sur une autre carte mère )

- Video de présentation FunkyIT de la DP67BG (en musique) : http://www.youtube.com/watch?v=Mdi [...] r_embedded

- Test de BenchmarkReviews (en Anglais) : http://benchmarkreviews.com/index. [...] &Itemid=69 (idem eux aussi n'ont pas utilisé les options correctement = pas d'overclok, notez le bios non mis à jour ...)

- Test de Motherboards.org (en Anglais) : http://www.motherboards.org/conten [...] ard-review

Photos maison :


La boîte

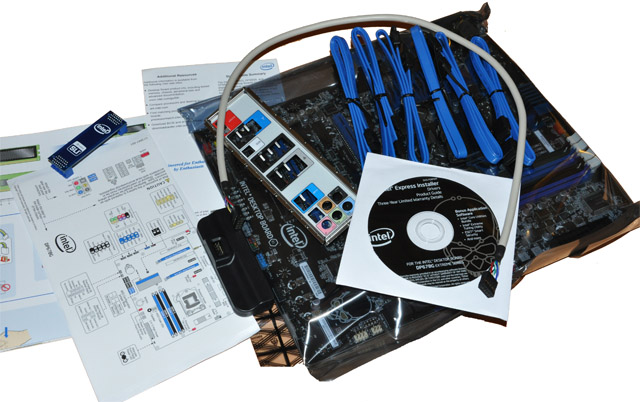

Le bundle

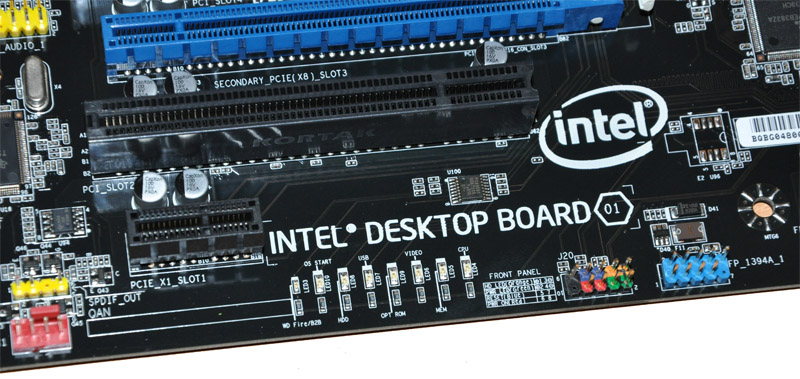

Les leds de contrôle d'état de chargement

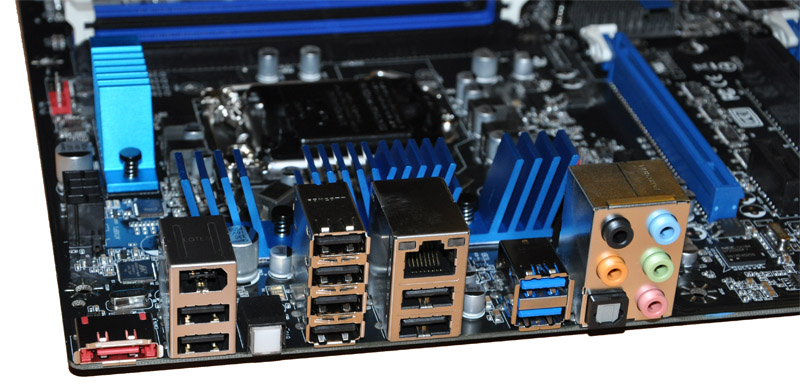

La back-panel et son bouton back-to-bios


Le bios UEFI en image :

































drapal, sympa.

J'hesite avec la P8P67 maintenant...

Commandée chez mat.net ?

Idée : mettre les sites de VPC ou elle est dispo, c'est rare

Acheté chez un grossiste avec qui je bosse.
Mais en effet pas mauvaise idée pour le référencement sur cette page.

Je fais un test dès que possible (j'ai le CPU demain)
Concernant la P8P67-PRO j'ai pas mal hésité : la garantie Intel + bios sobre + présence de ce que j'ai besoin, voilà j'ai choisi.

L'Intel ne peut pas être directement comparée car elle possède par exemple les boutons onboard et backboard, l'afficheur, l'état du boot par étape en led, etc. Ces fonctions apparaissent que sur le très haut de gamme chez Asus.
Cerise sur le gateau l'Intel est livrée avec un kit bluetooth et WIFI

ok moi je parlais de la P8P67 normale.

Je n'ai pas besoin de la PRO, par contre la Intel me semble qualitativement supérieure du point de vue composants/stabilité toussa... Seul l'étage d'alim souffre un peu de la comparaison avec l'Asus, mais bon pas trop d'info sur le type de phase chez Intel...

Ça justifierai les 40€ de plus mais je réfléchi encore...

Aussi souvent on parle beaucoup d'Intel au lancement puis plus rien niveau CM. Je me souvient de la Bad Axe 2 pour les Core 2 Duo par exemple ou la Smack Over avec les Core i7 : maintenant en X58 y a Asus, EVGA qui dominent sur l'O/C.


drapal
je suis bien intéressé par ton feedback, j'hésite encore avec de l'asus, car je suis "très asus".
C'est le bios intel qui me fait un peu peur, pas assez intuitif.
Sinon, c'est clair que c'est de la bonne mobo ;


C'est ma première carte mère non-Asus depuis plus de 10 ans ...
Concernant l'alimentation c'est difficile de comparer : on a bien vu sur le web que des records d'overclock ont été obtenus sur cette DP67BG

Il faut que je récupère le lien du test des 9 cartes mères qui a été publié ces jours sur le web
On voit qu'elle est dans le peleton de tête

Par contre niveau consommation, températures, etc. elle distance la concurence

Sinon photos du bundle, etc.  Dans la soirée

Voici quelques photos maison
D'autres suivront d'ici ce week-end.


La boîte



Le bundle


Les leds de contrôle d'état de chargement


La back-panel et son bouton back-to-bios

bel engin, beau bundle!

Bundle détaillé en post 1
Oui belle carte mère ilco : tous les composants dont de très grandes qualité, le layout parfait

A lire

http://www.tomshardware.com/review [...] 37-30.html

Jolie photo

Ajout du test de Motherboards.org

@Falconpage :
                              la doc fournie est en Fr ou tout Eng ?
                              le bios est-il si vilain que ça ?
                              As-tu OC, et avec quel processeur ?

Et le feed de la mort qui tue, qui me décide à lâcher asus...

C'est bien que le port Pci-Ex le plus proche du Cpu soit un x1,
ça évite que la CG soit trop près du Ventirad !

Sinon je vois 4 port Fan, peux-tu nous dire s'il sont tous "contrôlable" ?

Et quelques photos du bios pour nous faire envie !!


Merci à toi, pour ce topic Unique, on l'a révé, tu l'as fait !




- doc en anglais (pdf)
- mon CPU est perdu dans la nature depuis 2 jours mais le transporteur m'indique une livraison demain donc un retour dès que je l'aurai.

Etant un fan Asus depuis de nombreuses années je peux donc comparer.

Pour moi Asus = qualité = SAV de @## mais heureusement que je n'ai eu l'occasion de tester que rarement.
Je pensai pouvoir comparer la DP67BG à une Asus P8P67PRO mais en fait elles sont bien différentes.

- 1er choix : larger les moutons qui suivent la machine commerciale Asus : on achète Asus car tous les sites en parlent ! Mais personne ne se demande pourquoi ? Alors qu'il y a des produits de qulté chez les autres marques ...

- Perso d'avoir 4 ou je ne sais trop combien de PCIe 16x : rien à faire
- En étudiant le bundle etc de l'Intel je me suis rendu compte qu'il suffisait largement à mes besoins.
- L'intel apporte des fonctions absentes chez Asus hors modèles Deluxe et compagnie : afficheur, leds d'état, back-to-bios, etc.
- L'intel à un look qui tue : en route l'éclairage, le crane qui varie, les boutons rétro-éclairés, etc. Ca déchire (voir vidéo revioo) et pourtant je suis pas du tout "jacky touch".
- Le layout de la carte est à tomber : Intel a fait des choix (absente de floppy, IDE) pour plus de place et un agencement au poil.
- Tous les ports ventilo sont PWM
- WIFI et BLUETOOTH via un module déporté pour une bonne réception
- que des composants haut-de-gamme -> les tests web parlent d'une carte mère de 3 à 7°c de moins chaude que l'Asus
- toujours lié aux composants : consommation métrisée.
- docs très complètes : à télécharger chez Intel, dont un guide de l'overclocking (vraiment à lire !).
- pour le bios perso on verra mais j'aime le classique et efficace dans ce domaine : de toute manière l'appli windows d'intel permet de régler tout le bios depuis une très belle interface

Bon j'arrete là en attente d'un "vrai" test de tout ça Overclock compris puisque j'ai choisi un 2600K




Oui tous à 4 PINS : j'attend de pouvoir tester le bios mais sur les tests WEB ils disent que la gestion de ce côté là est très bonne.
Sinon attention aux tests du web presque tous réalisés sur des cartes remises à la presse avec des bios non finalisés.


Merci de ta réactivité et surtout de tes retours.

Vivement ton test, 2600K inside, parce que cette mobo me fait vraiment de l'œil...

Comme tu le signifiais, présentation intéressante :

                        http://www.youtube.com/watch?v=cgG [...] embedded#!

le buzzer est intégré sur la CM c'est bien çà?

(j'en aie pas sur mon boitier )

Oui à côté de l'afficheur
Sinon CPU reçu, installation en cours ...

toujours dispo. uniquement chez materiel.net. Dommage c'est pas forcement les mieux placés niveau prix


Mais dépêche toi, qu'est-ce que tu fous...

Tu pourras nous préciser le modèle de ton ventirad (stock/actif/passif).

Et surtout un feed de 1500 mots minimum !

  plus en stock


Je profite d'un stress test pour poster

- Le bios : simple mais efficace mais en fait on n'y va plus une fois le soft Intel Extreme Tuning Utility installé
- IETU (Intel Tuning truc) : interface classe, des graphs, toutes les options du bios gestion de profiles de réglages bios, etc, stress test ...

Je suis monté stable à 4.4 GHz sans toucher au Vcore, juste activé l'option PLL Overvoltage.
Je viens de valider 4.5 GHz (ma cible) avec un Vcore de 1.25 V mais sans affiner : je peux sans doute tourner à Vcore inférieur .

Sur la mobo un Noctua NH-U12P le tout dans un Antec P183 (ventilos au mini pour le boitier et moyen pour le CPU : quel silence ).
Lors du dernier stress test je suis monté au niveau du CPU à 59°c max !

donc ca commence bien

qd tu te ballades ds le soft intel la souris fait des a coups ou c fluide ?
j'ai mis ce soft mais j'ai une giga ud7 et pe que vu que c une giga il est pas bien compatible d'ou la souris qui saccade

C'est très fluide.
Je suis à 4.7 là à 1.3 V

4.6@1.3V -> 60°c
Je test 4.8 là @1.4V -> 70°c

En air ça va être chaud d'allé plus haut et perso je trouve ça déjà très bien. Me reste à tester en optimisant pour descendre le Vcore (en suivant le super guide d'Intel de 30 pages sur ce point là )

tu px booter coeff 52 53 54 ?

J'ai booté à 4.9 là mais bon faut que je règle ma RAM aussi pour savoir ce qui n'est pas stable.
Les softs Intel hurlent car la tension de la RAM est à 1.65 V au lieu des 1.5 V max recommandé.
Enfin bon le pb est connu ...

Je suis très stable à 4.8 Ghz là


Sinon j'ai testé SuperPI : 7s le 1M Par contre SuperPI fait monter le CPU à 49°c et le stress test Intel à 70°c !

essayes 53

tu px donner le btach de to ncpu stp ?

L039B470

Je confirme 4.8 GHz stable à Vcore 1.38 (mesuré par la sonde 1.4 lors du stress).
Vcore static je vais pas tardé à tester en dynamique et surtout me coucher : le gros résumé sera pour demain.

acheté ou le cpu ?


Grossiste le lot est épuisé.

Je suis à 5 GHz là !! 80°c par contre ça comence à faire.
Je test un boot plus haut pour le fun puis je redescend.


Bon je vais me coucher : noobzed, je suis allé me balader sous Windows et lancer deux trois trucs à 5.2 GHz @ Vcore 1.5 V

Bon par contre pas bien stable si on stress le CPU. Je ne monte pas le Vcore : je suis en air
