Bonjour,

J'ai reçu un Xeon X5660 hier pour mettre dans ma tour avec ma Sabertooth X58 je commence a touché l'overclock de la bête mais j'aimerais des conseils car je me suis retrouver avec des BSOD ce matin

Du genre celui la : irql not less or equal

Que représente cette erreur ?

Mon OC est ainsi :

Extreme Tweaker
Ai Overclock Tuner .............................[Manual]
CPU Ratio Setting ..............................[20]
BCLK Frequency.........................[200]
PCIE Frequency.........................[100]
DRAM Frequency.........................[DDR3-1600MHz]
UCLK Frequency.........................[3200MHz]
QPI Link Data Rate.....................[7218MT/s]


Load-Line Calibration..................[Disabled]
CPU Differential Amplitude.............[Auto]


CPU Voltage Control ............................[Auto]
CPU Voltage............................[1.23]
CPU PLL Voltage........................[Auto]
QPI/DRAM Core Voltage..................[1.23]
IOH Voltage............................[Auto]
IOH PCIE Voltage.......................[Auto]
ICH Voltage............................[Auto]
ICH PCIE Voltage.......................[Auto]
DRAM Bus Voltage.......................[1.60]


CPU Spread Spectrum....................[Disabled]
PCIE Spread Spectrum...................[Disabled]
CPU Clock Skew.........................[Auto]
IOH Clock Skew.........................[Auto]

Peut être que 1.23 VCORE c'est juste pour du 4 GHZ sur du Xeon X5660 ? je demande au pro du support 1366 / Xeon svp

Cordialement

Salut, alors effectivement 1.23 de vcore est peut etre un peu juste. Monte à 1.30 si ton refroidissement le permet on affinera apres.
Apres je te conseillerais de metre ton cpu pll à 1.90 el le qpi à 1.30.
Met aussi ton ioh @ stock mais en manuel. il faudra surement le monter un peu aussi.
Ensuite descend ton bclk vers 160 et monte de 5 en 5 en faisant un petit test de occt 15mn pour voir comment ca se comporte. Quand ca ne passera plus on cherchera mieux pourquoi...
Au passage quel refroidissement et quelle quantité de ram?

bonsoir si c'est comme sur les EVGA classi , les cpu's aiment mieux les coeffcient impairs  et la tension sur mes xeons sur SR2 est juste un peu plus bas que 1.3v de 5620 aux  5690

Merci pour vos réponses

J'ai du monde chez moi ce soir je vais vous répondre et rentrer les données bios que tu m'a proposé Skare97 plus tard dans la soirée et je poserais mes retours ici

Sinon j'ai un Noctua Noctua NH-U12P SE2 et dans ma tour, j'ai en plus 5 120mm

En ram j'ai 6x2go en DDR3 1600

Mon objectif est de passé a 4Ghz stable sans trop de chauffe cpu, je n'en demande donc pas trop non plus

Cordialement

Ok. Au passage avec les 6 slot de ram occupé ça risque d'être gourmand en qpi. Tu peux les mettre a la frequence mini pour supprimer un élément d'instabilité potentiel et voir à combien on peut les monter une fois le proco @4ghz. Si la ram tourne à 1.5v, les mettre à 1.55 peut aider aussi...
Quelle utilisation as tu de ce pc?

Le pc sert pratiquement a tout du jeux, de l'entreprise internet, du photoshop, de l'encodage vidéo... la boite des ram est noté a 1.60v

Bon ben laisse a 1.6 alors...

Voilà, j'ai appliqué les petites chose, donc j'ai mis le vcore a 1.29 sous les 1.30 le cpu pll à 1.90 et le qpi à 1.29

Tout semble stable sauf que j'ai le CPU qui plante, car trop chaud, il monte à 86° sous OCCT et donc celui-ci stoppe.

Pourquoi donc mon Xeon monte à 86° en 1 minute d'OCCT, j'ai dû zappé un truc... car même au repos il est pratiquement a 50°

Les joies de l'OC XD. Ton ventilo CPU était à fond? Descend à 1.25 pour les 2 (qpi et vcore) ça devrai passer en partant de 160 BCLK. Dans les parametres OCCT Monte la limite de température à 90 voir 95 et rajoute aussi la température du northbridge (limite max 100°). Ca chauffe beaucoup le x58 et intel recommande de ne pas dépasser les 112°...
Ces températures te sembent surement hautes mais c'est le temps d'atteindre les 4ghz. On avisera selon le comportement par la suite...
Pour occt tu lance le stress test du premier onglet ou un linckpack? Je te conseil le premier pour l'instant.

Bonjour,

Oui Ventilo toujours a fond quand l'oc

Bon autre chose comme questionnement ce matin, je constate que mon CPU Ratio Setting monte de 1 en 1 jusqu'à 21 puis pas de 22 et retour au 23, si je fait du genre un BLCK x 23 windows ne me prend pas en compte le ratio de 23 mais que le 21, mais, mais, pourquoi ça ?

Sinon j'ai fait 15 minutes de test sous occt ce matin avec ça ( 3990Mhz )

Ai Overclock Tuner .............................[Manual]
CPU Ratio Setting ..............................[21]
BCLK Frequency.........................[190]
PCIE Frequency.........................[100]
DRAM Frequency.........................[DDR3-1520MHz]
UCLK Frequency.........................[3040MHz]

 Load-Line Calibration..................[Disabled]
CPU Differential Amplitude.............[Auto]

CPU Voltage Control ............................[Auto]
CPU Voltage............................[1.20]
CPU PLL Voltage........................[1.80]
QPI/DRAM Core Voltage..................[1.20]
IOH Voltage............................[Auto]
IOH PCIE Voltage.......................[Auto]
ICH Voltage............................[Auto]
ICH PCIE Voltage.......................[Auto]
DRAM Bus Voltage.......................[1.60]

CPU Spread Spectrum....................[Disabled]
PCIE Spread Spectrum...................[Disabled]
CPU Clock Skew.........................[Auto]
IOH Clock Skew.........................[Auto]

Stable avec 15 minutes d'OCCT et en burn dans les 72° mais mais mais je pense que 1.20 c'est pas assez et ça risque un plantage un jour...

Ma ram est aussi plus bas la de 1600 elle est tombé a 1520

EDIT : 1h sous OCCT avec ces réglages pas de plantage et CPU a 72°

EDIT BIS : c'est quoi le mieux monter haut un BCLK Frequency avec un ratio faible ou un ratio plus haut avec un BCLK Frequency plus bas ? pour le CPU c'est quoi le mieux, niv chauffe aussi?

Hello,

Déjà je te conseil de ne laisser aucun voltage en [Auto].
Attribut le voltage Standard à chaque fois, ça évitera que ta CM abuse (je pense notamment au CPU PLL Voltage).

Ensuite, vu que tu a désactivé la Load-Line Calibration, va falloir avoir la main un peu lourde sur le CPU Voltage, car quand tu va BURN le CPU le vCore va bien descendre.

Voici les réglages sur mon ancien W3690 pour 4GHz :

Si je me souviens t'es autres topic, tu cherche a faire du rendu avec ton CPU ?
Dans ce cas il faut que tu garde l'Hyperthreading sur [Enabled], ça t'apportera un petit gain, mais en contre partie le CPU chauffe plus.

Merci saruhada, je vais tester tes réglages a mon retour chez moi, tu conseil  de laisser le Load-Line Calibration sur actif? ou pas du tout?

Oui je fait du rendu et donc le HT est assez important pour moi, pour la vidéo aussi. après je sais bien que pour les jeux l'HT est pas trop important voir pas du tout

Moi ce qui me bloque ( mentalement peut être ) c'est la chauffe que j'ai constaté dans mes précédents réglages, limite ça fait peur de voir un CPU sous burn monté a plus de 85° alors que j'ai une Tour Antec P280 avec full Noctua.

85° ça commence a être beaucoup, surtout sur 32nm.
Essaye de ne pas dépasser 80° en BURN.

Concernant la Load-Line Calibration, je suis de l'école qui préfère la désactivé afin de soulager les VRM de la CM.

En contre partie tu doit monter le CPU Voltage dans le BIOS afin de compenser le droop créé à cause de l'absence de LLC.

Au final ça reviens au même, sauf que :
http://forum.hardware.fr/forum2.ph [...] 0#t2411417


Re bonjour,

Bon voilà, j'ai pris un moment de temps de libre pour farfouiller le bios et voilà ce que j'ai mis, la machine est stable pour le moment ( oui, c'est un grand mot, car pas de stress test abusif de fait encore ) 1h de OCCT et une cession de jeux

CPU Configuration

CPU Ratio Setting.............................[20]
C1E Support.............................[Disabled]
Hardware Prefetcher.............................[Enabled]
Adjacent Cache Line Prefetcher.............................[Enabled]
Intel (R) Virtualization Tech.............................[Enabled]
CPU TM Function.............................[Disabled]
Execute Disable Bit.............................[Enabled]
Intel(R) HT Technology.............................[Enabled]
Active Processor Cores.............................[All]
A20M.............................[Disabled]
Intel(R) SpeedStep(TM) Tech.............................[Disabled]

Extreme Tweaker

Ai Overclock Tuner.............................[Manual]
CPU Ratio Setting.............................[20]
CPU Turbo Power Limit.............................[Disabled]
BCLK Frequency.............................[199]
PCIE Frequency.............................[100]
DRAM Frequency.............................[DDR3-1590MHz]
UCLK Frequency.............................[3180MHz]
QPI Link Data Rate.............................[7100MT/s]

Load-Line Calibration.............................[Disabled]
CPU Differential Amplitude.............................[Auto]

CPU Voltage.............................[1.23500]  1.22  visible sur OCCT et CPU-Z
CPU PLL Voltage.............................[1.80]
QPI/DRAM Core Voltage.............................[1.25]
IOH Voltage.............................[1.10]
IOH PCIE Voltage.............................[1.50]
ICH Voltage.............................[1.10]
ICH PCIE Voltage.............................[1.50]
DRAM Bus Voltage.............................[1.60]

CPU Spread Spectrum.............................[Disabled]
PCIE Spread Spectrum.............................[Disabled]
CPU Clock Skew.............................[Auto]
IOH Clock Skew.............................[Auto]

Tout roule et pas d'écran bleu pour le moment ( je touche du bois )

J'ai aussi remarqué une chose, j'ai 4xDDR3 en 1600 et 2xDDR3 en 2000 , cela peut-il poser souci ? Sachant que j'ai appliqué les réglages des 1600 dans le bios et pas l'inverse, c'est la même marque, même gamme.

Autre chose le CPU au repos est entre 36 et 40°, c'est correct et en OCCT il dépasse les 72° facilement, y a-t-il encore quelque chose à faire pour faire baisser la température où ce n'est déjà pas trop mal ainsi, ou puis-je encore peaufiner la chose ?

Ah encore une chose dans la ligne CPU Voltage Control.............................[Absolute (VID)] ( Je n'ai pas l'option Absolute... ) Mais juste désactiver ou Auto ou des chiffre 400/800 etc.... Je laisse sur auto alors où ?

Cordialement

Alors pour le ratio, au dela de 21 tu es en mode turbo donc considère le 21 comme le max.
Pour la difference entre un bclk ou un ratio elevé, a frequence egale un bclk élevé est bénéfique car tu augmente aussi la vitesse du qpi.
Pour le llc, je croyais que ca permettait d'avoir une tension plus lisse mais j'ai jamais remarquer que mon vcore s'envolait en charge. Je verifierais ça mais je saisqu'en général on desacive sur 1366 car c'était pas très au point. ..
Sinon tes en bonne voie.
Une fois que t'auras fixer ton settings on pourra tester plus sérieusement la stabilité avec genre du occt linkpack/ prime 95 sur de plus longue sessions et monitoring pendant quelques jours avec hw info64 pour etre sur que rin ne foire.
Tes temps sont correct. On pourrait juste voir comment sont organisés tes ventilos afin de peut être optimiser un peu...

Saruhada



Oups, c'était une erreur, il est maintenant à 200 ( Effectivement pourquoi j'ai validé 199... )

Skare97



Oui, je pense être sur la bonne piste ouff



Mes ventilos alors j'ai en façade 2x120 en aspiration, au-dessus 2x120 en extraction et 1x120 a l'arrière aussi en extraction, c'est tous des noctua, sur le CPU j'ai un Noctua NH-U12P SE2 avec 2x120 celui vers l'avant du boîtier est en aspiration et l'autre en extraction, je pense que j'ai bon ?!

Pour le moment, mon fils a fait une longue session de Minecraft avec des mods et des shader et tout roule, Puis du WoW et pas de plantage...

Cordialement

Ca a l'air pas mal. Tu peux éventuellement tenter de débrancher celui en extraction sur le top coté facade au cas ou...
Sinon pense bien à  hw info 64 car si tu tiens 200 bclk sans envoyer un peu plus de jus au northbrige je serais jalou...  J'ai passé une msi x58 pro-e, une dfi t3eh8 et une rampage II gene qui m'ont toutes demandées du jus sur l'ioh pour tenir les haut bclk pour etre rock stable!

Salut,
Load-Line Calibration.............................[Disabled]  a mettre sur enabled pour éviter le vdrop en charge, le 1366 c'est loin pour moi donc corriger moi si je me trompe.

Ah ah voilà l'écran bleu de la journée en plein jeu un irql not less or equal , je fait quoi du coup, je monte mon Vcore ou la totalité un petit peu ?

As tu testé hw info 64?  Meme si ca plante pas cest tres utile... ratio cpu sui saffolle= manque de pll. Bclk qui s'affole = manque de ioh voltage.

Tente un coup de memtest toute une nuit aussi. Apres recherche sur google ca peut-etre une erreur de ram.
Tes ram ont elle les meme timming vu qu'il y a 2 lot de 3?
Et vu qu'on touche a la ram peut-être qu'un peu plus de qpi/dram voltage pourrait aider...

Merci de vos réponses,

J'ai donc monté de deux crans le qpi/dram

Pour hw info 64 que dois-je faire une fois lancer pour surveiller tout ça ? Je ne connais pas trop ce logiciel à vrai dire

Sinon pour mes ram j'ai ( même marque, même modèle sauf fréquences différente )

4xDDR3 en 1600 ( 8/8/8/24 en 1.60v ) noté sur la boite
2xDDR3 en 2000 ( 9/9/9/27 en 1.65v ) noté sur la boite

Dans mon bios elle sont en 1603 et les timings sur 8/8/8/24 en 1.60v, peut être qu'il y a un souci a ce niveau ?

Merci

Oui, monte à 1.64v/1.66v et les timings en [Auto] pour commencer.
Essaye comme ça, envoi un Intel Burn Test en standard voir si c'est stable.
Si ça passe faudra faire un Prime95 en Blend Standard pendant 8H.

Vérifie sur CPU-Z les timmings qui se mettent en Auto, si c'est genre du 9-9-9-24-74-2T alors c'est tout bon bon pas besoin de les mettre en manuel.

Par contre il ne faut pas toucher au PLL Voltage (sauf OC de goret sous froid), gros risque d'abimer le CPU.

CPU Voltage max : 1.375v --> sert a stabiliser la fréquence du CPU.
QPI/DRAM Voltage max : 1.35v --> sert a stabiliser le BCLK et la fréquence de l'Uncore.
DRAM Bus Voltage max : 1.65v --> sert a stabiliser la fréquence de la RAM (et accessoirement les timmings).

Le reste au minimum.

J'ai monté un petit peu le qpi/dram 1.25625v et un petit peu, le Dram Bus Voltage a 1.62v

Intel Burn Test : Succes sur les 10 time to run mais le CPU est monté à 90° lol

J'ai aussi fait un Memtest sur 2 pass ( pas le temps de bloquer plus la machine ce matin ) et aucune erreur.

J'ai laissé les timings ram a 8/8/8/24 pour le moment en 1603mhz au vu de ma ram mixte doit-je laisser en 8/8/8/24 ou comme tu me le propose quand même passer en 9/9/9/24 ?

Je pense toucher au but doucement là

EDIT: Fin d'une heure de OCCT sans-souci , mais il faudra m'expliquer comment utiliser hw info 64 comme on me propose ce logiciel pour surveiller la bête.

Merci

Intel Burn Test fait bien chauffer oui, plus que tout les autre bench.
Par contre 90° c'est trop sur le Core le plus chaud c'est trop.

Tu est à combien de vCore dans le BIOS ?
Le QPI/VRAM Voltage tu peux le laisser à 1.225v, avec un Uncore à 3200MHz ta limite même pas besoin de le monter.

Monte le DRAM Bus Voltage à 1.64v et du coup tu peux laisser les timmings sur du CL8.
Au moins t'es sur que la RAM c'est OK. Avec 2 pass memtest c'est parfait et puis de toute façon à 1.64v ça chauffe pas.

Perso pur surveiller le PC j'utilise HWMonitor.




Alors mon Vcore dans le bios est a 1.25 maintenant, mais sous OCCT il note 1.20 lol ( Une sacrée différence non ? )

J'ai baissé le QPI et passé a 1.225v comme tu me la proposé et augmenté le DRAM Bus à 1.64 avec du CL8

Je vais aussi revoir ma pâte thermique, bien qu'elle soit neuve et mise au moment de l'installation du Xeon cette semaine, j'ai mis un petit pois au centre et placer le noctua rien de plus, après je suis en HyperThread donc je pense que cela n'aide pas la température non plus...

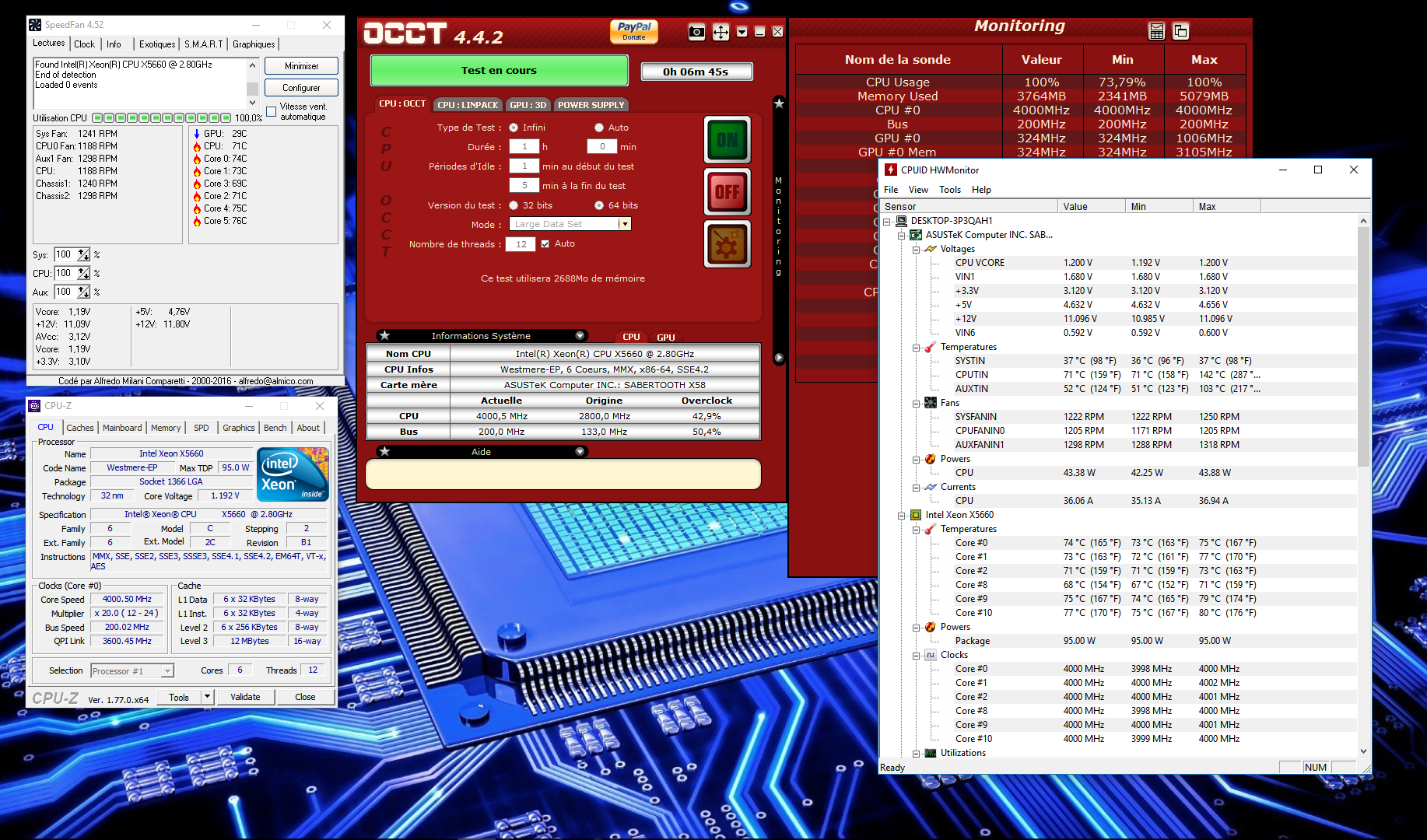

EDIT: Cela pourrait peut-être vous aider ( Grab fait en début de burn OCCT )

http://www.zupimages.net/up/16/38/0xcz.png

4Ghz @ 1.19v c'est pas mal .

Je pense en effet que tu a un soucis de refroidissement.
Nettoie bien la pâte sur le CPU et sur le RAD avec au choix :

- essence F
- dissolvant pour ongle
- acétone
- white spirit
- alcool isopropylique
- alcool 90°

Bref, le plus simple c'est essence F ou acétone (pas sur les plastiques l’acétone sinon ça fond).
Puis tu met genre un grain de riz cuit dans le sens de la longueur du CPU et sa suffira.

Genre ça (il y en a un peu trop a mon gout mais c'est pas un problème) :

Pour hwinfo64 quand tu démarre ton pc tu le lance, tu coche sensor only et tu le laisse allumé pendant que tu utilise ton pc. Tu regarde de temps en temps si les valeur sont stables. Par exemple avec un bclk de 200 si je ne touche pas a la tension du northbridge je peux tres bien passer sur occt et voir qu'en jeu le bclk est tombé a 15 et monté a 265 sans crash mais avec quelques erreurs. Selon ce qui foire tu sauras ou il te manque de la tension. Et pour le qpi/dram attention il a 6 barrettes...

Bon alors là, c'est carrément mieux, j'ai changé la pâte thermique, en fait, il y en avait bien trop, j'ai mis un grain de riz en long au centre comme montré et les températures OCCT sont entre 55 et 57° O_o c'est fou, j'ai gagné presque 20° d'un coup...

EDIT: Maintenant que les températures ton maîtrisé, je peux me concentrer sur la suite et les séries de tests de nuit avec du Prime95...

Heu... le BCLK ne varie pas hein... Tu doit confondre avec autre chose.

Ba voilà
Tu peux même tenter le 4.2GHz pour 1.30v BIOS (200*21) !

Le bclk peut être instable je te l'assure...

Oui ça je sais, mais il ne varie pas visuellement sur OCCT.

C'est sur que si tu colle 265 de BCLK a un CPU il va pas aimer, la limite théorique c'est 222 car 222x36 = 7992GT/s, sachant que le QPI Link Data Rate max c'est 8000GT/s.
Au delà faut passer le bouzin sous Water voir Azote car va falloir envoyer du lourd niveau voltages.

Idéalement avec son X5660 qui a un coef max de 23 il peut tenter de monter jusqu'à 4.6GHz (200*23) pour garder la RAM à 1600MHz.
Si il a de la meilleur RAM il peut tenter de monter le FSB (ou le ratio BCLK:DRAM) genre 2:10 pour avoir la RAM à 2000MHz.
Par contre un Uncore à 4000MHz ça passera pas donc va falloir fait 1,5x2000Mhz = 3000Mhz.






Donc en gros pour cette plateforme une ram a 1600Mhz c'est ce qu'il y a de mieux pas la peine d'un jour que je monte pour de la 2400... ?

bonsoir

oui les 1600 sont facilement atteint et dépassé les 1800 on a dur dur même sur classified où RE3 ou la X58 OC de gigabyte avec des corsair GT 2400 on atteint pas plus en  air eau  , plus il faut de l'azote liquide

Effectivement c'est trop 2400. J'en ai que j'ai reussi a tenir a un peu moins de 2000 mais pas plus. Sinon tu peux quand même tenter de monter le bclk mais il gaut juste baisser le coef de la ram. Ceci dit ton objectif etait de 4ghz donc sauf si t'as changé d'avis ce n'est pas le sujet...
Sinon le probleme de bsod est reglé?

@saruhada: on est bien d'accord. Mais ce que je dis c'est que d'après mon expérience en collant un bclk de 200 je passait les stress test sans soucis. En jeu j'avais  des bug et il m'a fallu tres longtemps avant de comprendre que mon bclk faisait le yoyo. J'ai réglé le soucis en montant la tension ioh et depuis plus de soucis... c'est dailleurs hwinfo64 qui m'a aidé a voir ce soucis. Maintenant je peux dire que je suis 100% stable...

Bon petit retour du soir, j'ai laissé la machine 2h sur Prime95 , sans-souci, puis j'ai relancé 30 minutes le temps du repas un OCCT et idem pas de souci donc je tiens le bon bout, je pense, maintenant à voir en jeu comme dirai Skare97 en stress test tout peu très bien roulé et avoir des souci en jeux...

Pour le moment objectif atteint pour les 4Ghz, vais-je me lancer dans le 4.2Ghz, peut être bien

L'oc est une drogue

Avec la LLC en Disabled si tu passe en bench tu passe forcement en jeux

Bon 2h de jeu sans souci, donc validé les 4Ghz avec un vcore 1.25v en bios et 1.22 noté sous cpu-z et occt



Bien. Et alors tu pousses ou tu pousses pas?
