Bonjour,

voila comme personne visiblement sur le forum n'a tenté d’intégré un watercooling dans un boitier Antec One hundred, voici une petit page sans prétention faite par un moddeur du dimanche :).

Alors par contre pas de plan de départ pour vous expliquer ce que je comptais faire car moi même je n'en savais rien, on peut dire que je suis un peu parti avec ma bit** et mon couteau ^^.

Pour ce qui est du Watercooling, il va pour le moment servir à refroidir uniquement mon Cpu, à la place de mon Cnps 10x, n'ayant pas enormement d'argent à mettre dans le système je suis parti sur de l'occasion.

Le Watercooling :

Wb apogee XT 1366
Rad magicool Xtreme 240 mm / ARCTIC F12 PWM *2
Pompe EK DCP 2.2 400l/h
Réservoir EK Combo DCP 2.2
EK-DCP Mounting Plate KIT
Embout doc micro droit à coiffe 10/13
tuyaux Feser 10/13
Liquide EK-Ekoolant UV bleu


Préparation du Boitier


Pour mettre un Rad de 240 dans ce boitier il n'y a pas 36 solutions, soit le mettre en externe à l’arrière, assez simple mais esthétiquement il faut aimer, j'aime bien la sobriété donc moins y en a hors du boitier mieu c'est :)
J'ai décider de le mettre sur la face avant la ou il y a 2 emplacement pour ventilateur de 120 mm mais le rad étant beaucoup plus epais (je compte 71mm avec les ventilo) et plus haut que 240 mm quelques modifications s'impose.

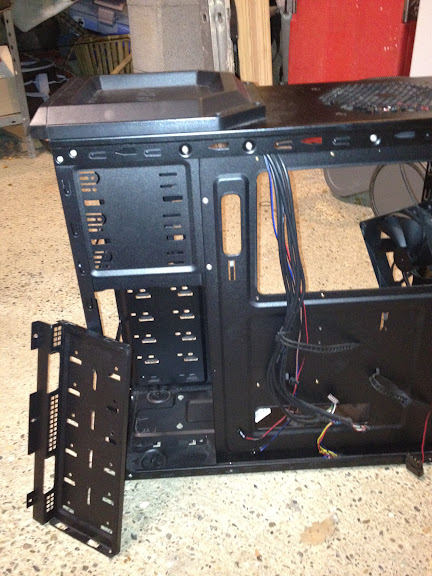

J'ai décidé de retiré la parti droite des emplacement disque dur, pour cela il suffit de retiré les rivets qui la maintienne, pour retiré les rivets, une petite perceuse avec une petite mèche, on perce le rivet et sa sort tout seul.

https://lh5.googleusercontent.com/-9J9aZoQ3ctU/T4yMjdSbbCI/AAAAAAAAACE/cATccYSQ9wU/s576/IMG_0251.JPG

https://lh4.googleusercontent.com/-LsUbepPy8Bg/T4yMhpId6-I/AAAAAAAAAB8/5ZKDd8HL_Wc/s576/IMG_0252.JPG

La on a maintenant assez de place en largeur par contre en hauteur c'est trop juste, il va donc falloir enlevé la cage baie 5.25, mais adios les lecteur cd, n'ayant pas de lecteur cd pas de souci mais je comptai mettre le disque du dedans... et la sa va être difficile !!

https://lh5.googleusercontent.com/-vKvkanc81TQ/T4yMknlmXCI/AAAAAAAAACM/GyJJ3ds-WXs/s576/IMG_0253.JPG

https://lh5.googleusercontent.com/-8fpzFeQY4nU/T4yMzR0TQyI/AAAAAAAAACU/E5_pEXirw_c/s576/IMG_0254.JPG

Mais petite astuce, en découpant la cage on va pouvoir la surélevé, j'ai donc retiré quelque centimètre de façon a réinséré la cage mais un peu plus haut, attention pour pouvoir mettre un lecteur cd, il faut veiller à bien aligner la partie gauche et la partie droite.

https://lh5.googleusercontent.com/-PPlOp8OO6bo/T4yM3FHwyvI/AAAAAAAAACc/6Oxo_QvT6ek/s720/IMG_0256.JPG

https://lh5.googleusercontent.com/-6WseDoccaY8/T4yNKXFTbfI/AAAAAAAAADA/b8GrDfRTI0c/s576/IMG_0258.JPG

Il ne reste plus qu'a repercé 2 trou le coté droit, y mettre 2 rivet, riveté le coter gauche en utilisant les trou déjà fait et le tour est joué

https://lh5.googleusercontent.com/-ezn1-cH6nPQ/T4yNFC6U3wI/AAAAAAAAAC4/TxCELraxcz0/s576/IMG_0259.JPG

On a gagner quand même pas mal de place sur le devant

https://lh5.googleusercontent.com/-ygyGj-rWpQM/T4yNV7FhGiI/AAAAAAAAADI/tC3eCZzxFow/s576/IMG_0261.JPG

une fois le tout remonté, remarqué qu'en plus c'est une carte E-atx a l’intérieur, pour un boitier à 50 euros, on a pour son argent^^

https://lh6.googleusercontent.com/-UnOrfj_FB1k/T4yNciunLdI/AAAAAAAAADY/qGMpAXxE6Qs/s576/IMG_0262.JPG

https://lh6.googleusercontent.com/-ZuJvC0xAaug/T4yNq1rahgI/AAAAAAAAADo/6zjl8hgBXos/s576/IMG_0265.JPG

Maintenant qu'on a la place, il n'y a plus qu'a intégré le Watercooling, normalement sa ne devrai pas posé de problème.


Intégration du Watercooling

Arrivé du matos @home

https://lh3.googleusercontent.com/-GfJBdu4UXzA/T5Q1zkKUpiI/AAAAAAAAAJI/OTBIQBgtyrY/s720/IMG_0277.JPG

https://lh6.googleusercontent.com/-Luwryj05uIA/T5Q1vEht5bI/AAAAAAAAAI4/9keZZ3WkEBw/s576/IMG_0281.JPG

https://lh6.googleusercontent.com/-r7AAEEY59C0/T5Q1xEptAQI/AAAAAAAAAJA/nBEpuS4hepU/s576/IMG_0283.JPG

https://lh3.googleusercontent.com/-iUxgN8w53HM/T5Q2GEhiiFI/AAAAAAAAAJQ/dr-sZcwEnGI/s576/IMG_0284.JPG


Petite série de photos avec reflex

https://lh3.googleusercontent.com/-3Kxk7z3OZhc/T5QyjXC5KcI/AAAAAAAAAGw/w1-8dJvT6LM/s576/_IGP0059.JPG

https://lh5.googleusercontent.com/-cGXZ11gMk3c/T5QyP9jRwsI/AAAAAAAAAGA/JQ-SrbZV4YE/s576/_IGP0053.JPG

https://lh3.googleusercontent.com/-ss8A-PX4XLc/T5QyYS2lCKI/AAAAAAAAAGY/4MnpW-8d6us/s576/_IGP0056.JPG

https://lh5.googleusercontent.com/-xeyyO0UqURk/T5Qy8Gigp_I/AAAAAAAAAHY/PJTWiGuVTO0/s576/_IGP0065.JPG

https://lh6.googleusercontent.com/-AG5vjWw-r7Y/T5QzPvL_EcI/AAAAAAAAAIA/IXUirORbPj0/s800/_IGP0070.JPG

https://lh6.googleusercontent.com/-CkvdUuQJReY/T5QzWfVYyUI/AAAAAAAAAII/5pXyOhaWKvs/s800/_IGP0071.JPG

https://lh3.googleusercontent.com/-r-W5a9xdrVs/T5QzbLYiC9I/AAAAAAAAAIQ/sm9i-EQt1zY/s800/_IGP0072.JPG


Message édité par ptimimi05 le 22-04-2012 à 18:54:32

---------------
