Marsh Posté le 31-10-2019 à 08:37:09
Analyse de 12 CM basée sur le TRX40
___ _______..______ ______ ______ __ ___ |
ASRock TRX40 Creator
ASRock TRX40 Taichi
___ _______. __ __ _______. |
ASUS ROG Zenith II Extreme
ASUS ROG Strix TRX40-E Gaming
ASUS Prime TRX40-Pro
_______ __ _______ ___ .______ ____ ____ .___________. _______ |
GIGABYTE TRX40 Aorus Xtreme
GIGABYTE TRX40 Aorus Master
GIGABYTE TRX40 Aorus Pro WIFI
GIGABYTE TRX40 Designare
.___ ___. _______. __ |
MSI Creator TRX40
MSI TRX40 Pro 10G & TRX40 Pro WIFI
Marsh Posté le 05-11-2019 à 09:00:41
AORUS TRX40 Xtreme box art leaked
Petite photo du packaging de la Aorus TRX40 Xtreme où l'on peut voir l'id du nouveau socket pour les Threadripper 3000 : sTRX4
Marsh Posté le 08-11-2019 à 10:38:56

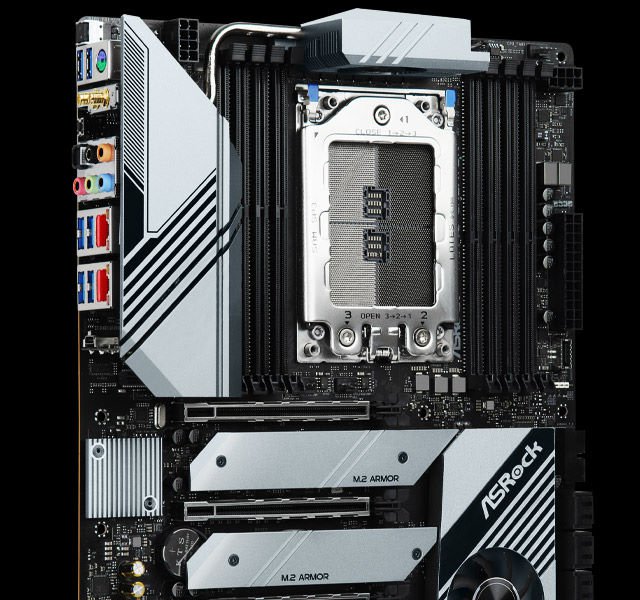

Asrock TRX40 Creator

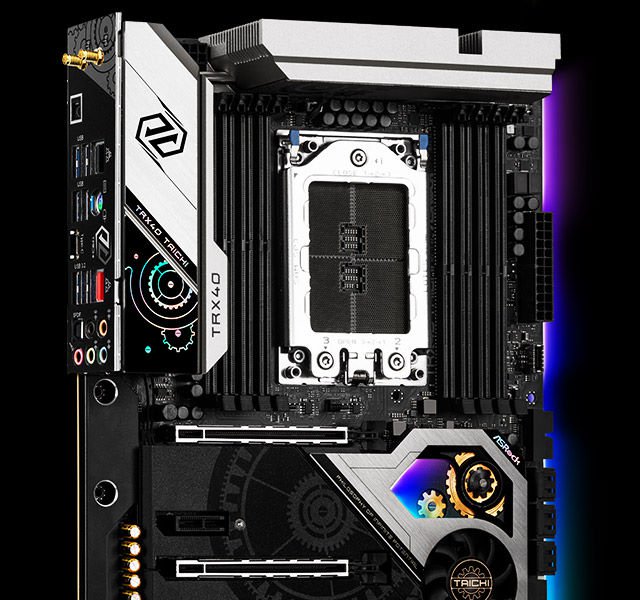

Asrock TRX40 Taichi
https://www.asrock.com/news/index.asp?iD=4373
https://www.asrock.com/mb/AMD/TRX40%20Creator/
https://www.asrock.com/mb/AMD/TRX40%20Taichi/
Marsh Posté le 08-11-2019 à 13:23:11
CM Asus annoncées
Rog Zenith II Extreme Hero
Prime TRX40-Pro
ROG Strix TRX40-E Gaming Hero
Marsh Posté le 09-11-2019 à 20:17:12
Salut tout le monde,
Sur les specs techniques de l'Aorus TRX40 Xtreme, on peut lire :
Citation : Intel® 10GbE LAN chip (10 Gbit/5 Gbit/2.5 Gbit/1 Gbit/100 Mbit), supporting 2 RJ-45 ports |
Je ne comprends pas bien l'utilisation des deux ports. En branchant par exemple les 2 prises RJ45 en 5 Gigabit de la carte mère sur un routeur comme celui-ci https://www.netgear.fr/business/pro [...] witch.aspx, on pourrait atteindre les 10 Gigabit ?
Merci.
Marsh Posté le 10-11-2019 à 23:43:38
Quatrier a écrit : En branchant par exemple les 2 prises RJ45 en 5 Gigabit de la carte mère sur un routeur comme celui-ci https://www.netgear.fr/business/pro [...] witch.aspx, on pourrait atteindre les 10 Gigabit ? |
Oui, via le proto LACP / 802.1AX
Marsh Posté le 18-11-2019 à 13:23:10
https://www.youtube.com/watch?v=HMUWzDSAS9c
Analyse de la Aorus Extreme TRX40 dépouillée de son carénage
Marsh Posté le 18-11-2019 à 18:15:10
wannamaker a écrit : https://www.youtube.com/watch?v=HMUWzDSAS9c |
Pas sûr qu'elle puisse accueillir un 64 coeurs si je comprends bien la vidéo. Cela dit, la vidéo qui a fuité de chez MSI avec le 3990X semble faire référence à une carte mère à base de TRX40 (et non TRX80).
Marsh Posté le 22-11-2019 à 19:06:06
L'Aorus Xtreme possède un header pour une carte Thunberbolt. En tout logique, ça devrait fonctionner avec la Titan Ridge.
https://www.youtube.com/watch?v=dOiaJvKO-QI
Marsh Posté le 24-11-2019 à 13:46:59
Je trouve étrange de ne pas encore avoir vu de modèle avec waterblocks
Parlant de cela, sait-on si les rads pour les Threadripper Zen / Zen+ ( sTR4 ) sont compatibles avec les TR 3000 ( stRX4 ) ?
Au vu des photos et sachant que la disposition des pins est identiques entre les 2 sockets, je serais tenté de dire oui, mais je n'ai encore lu aucun article sur le sujet ...
Marsh Posté le 24-11-2019 à 13:52:35
Je n'ai trouvé que celui-ci de compatible :
https://noctua.at/fr/nh-u14s-tr4-sp3
Marsh Posté le 24-11-2019 à 16:59:56
Quatrier a écrit : Je n'ai trouvé que celui-ci de compatible : |
Après avoir regardé les specs du sytème de rétention sur le socket sTRX4, il semble bien qu'il soit identique au sTR4
Personnellement, je délaisserai l'aircooling pour le WC lorsque je monterai ma config : 280W ça fait beaucoup ( trop ? ) à dissiper pour un rad, même performant
Marsh Posté le 24-11-2019 à 17:27:25
ANViL a écrit : |
le probleme c'est qu'a part en custom, il n'y a pas grand chose dispo en AIO avec un waterblock compatible avec le large socket TR4.
a part le Enermax Liqtech TR4, qui est une merde
https://www.youtube.com/watch?v=HC1kzO_gIp4
https://www.youtube.com/watch?v=nttKqzQiZEo
sur la page AMD il y a plein de références :
https://www.amd.com/fr/thermal-solutions-threadripper
mais si c'est pour mettre un AIO avec un waterblock petit concu pour un ryzen normal, aucun intérêt autant rester avec un dark rock pro TR4 ou un noctua bien plus performants (moi, j'ai gagné 15°C alors que j'avais un des meilleurs AIO (le H115i corsair) mais petit et utilisant un adaptateur TR4
si je me prends un TR3, j'envisage éventuellement de prendre un AIO si on a pas d'autre choix (AMD préconise deja un AIO pour le 3950x) mais le problème , c'est qu'on a effectivement pas le choix pour le AIO
a moins que j'en ai loupé un ?
Marsh Posté le 24-11-2019 à 18:10:03
pastor a écrit : le probleme c'est qu'a part en custom, il n'y a pas grand chose dispo en AIO avec un waterblock compatible avec le large socket TR4. |
Ah mais je ne compte pas mettre un AIO ( je préférerais encore un bon ventirad, qui a des perfs supérieures ! ), vu que c'est la plupart du temps merdique au possible
Je prendrai un Heatkiller IV, avec un rad 360 x 360 histoire de garder cpu, vrm et chipset au frais
Bon par contre il faut que j'attende les waterblocks spécifiques aux vrm des CM sTRX4, à moins que je trouve un modèle avec waterblock de base, mais je n'en ai vu aucun
Marsh Posté le 25-11-2019 à 11:10:42
ANViL a écrit : |
ça me parait bien compliqué a refroidir ces ptites betes...
enfin, aujourd'hui, on devrait avoir plus d'infos
Marsh Posté le 25-11-2019 à 13:04:06
C'est vrai que les tests doivent arriver aujourd'hui
Bon sinon ils annoncent les 3980X / 3990X pour 2020
https://wccftech.com/amd-ryzen-thre [...] confirmed/
Pour le coup, le TDP risque d'être largement au delà de 300W
Marsh Posté le 25-11-2019 à 13:11:56
wannamaker a écrit : C'est vrai que les tests doivent arriver aujourd'hui |
bjr
il semble que plus il y a de coeurs plus les chiffres sont réalistes, du fait de l’architecture et du contrôle chauffe-conso.
Les modèles qui ont des problèmes semblent les 3600X et 3800X. Les autres s'en sortent bien.
Genre le 3950x qui ne consomme pas plus que le 3900X
Marsh Posté le 25-11-2019 à 17:44:19
L'Aorus Extreme dispo en commande : https://www.ldlc.com/fiche/PB00281176.html
Marsh Posté le 26-11-2019 à 12:47:19
Revue de l'Asrock TRX40 Taichi : https://wccftech.com/review/amd-ryz [...] hi-review/
Tous ces micro-ventilos partout à ce prix-là ...
Bon sinon j'aime bien le tacle XXL sur Intel dans la conclusion
Citation : The AMD Ryzen Threadripper 3970X is here and unlike someone else's HEDT lineup, it has a lot to offer |
Marsh Posté le 26-11-2019 à 15:42:20
sinon tout est dispo sur Taiwan ici
pour info 1€=34$ntd
Marsh Posté le 29-11-2019 à 13:18:59
Revue de l'Aorus master avec le Threadripper 3970X ( 32c )
https://wccftech.com/review/amd-ryz [...] -review/4/
Marsh Posté le 29-11-2019 à 17:20:30
il faut quand meme mettre ce recap sur ce topic :
the Amd TRX40 motherboard overview - Anandtech
https://www.anandtech.com/show/1512 [...] -overview-
peut etre qu'il faudrait renommer ce topic [ Topic Unique ] Cartes mères AMD TRX40/80 - WRX80
mais peut etre aussi qu'il est de trop par rapport au topic:
[Topic unique] AMD Ryzen 9 Threadripper et AMD EPYC ?
https://forum.hardware.fr/forum2.ph [...] w=0&nojs=0
Marsh Posté le 30-11-2019 à 17:03:04
pastor a écrit : il faut quand meme mettre ce recap sur ce topic : |
C'est fait
- TU renommé
- ajout de la liste des CM et le test d'Anandtech
- ajout du lien cross-topic pour les discussions liées aux CPU TR / EPYC
Marsh Posté le 10-12-2019 à 12:37:16
Quelqu'un sait-il s'il existe une CM TRX40 watercoolée ? ( façon Asrock Aqua en x570 : https://www.youtube.com/watch?v=YlJWyKjIJKU )
Marsh Posté le 10-12-2019 à 15:05:09
wannamaker a écrit : Quelqu'un sait-il s'il existe une CM TRX40 watercoolée ? ( façon Asrock Aqua en x570 : https://www.youtube.com/watch?v=YlJWyKjIJKU ) |
A priori , il n’y en a pas dans la liste vue au dessus , et je n’ai entendu d’aucune cm de ce type annoncée...
Tu comptes faire quoi comme applications avec ta future config?
Marsh Posté le 10-12-2019 à 18:52:13
pastor a écrit : |
J'aimerais disposer d'un système de watercooling complet pour ne pas avoir à subir tous ces petits ventilateurs ( sur les vrm, sur le chipset ) qui vont lâcher à un moment
Et pour l'instant il n'y a aucun monobloc water pour les cartes trx40, ou même de rad vrm / chipset
Marsh Posté le 27-04-2020 à 10:56:28
bonjour j'ai une carte mère ASUS ROG STRIX TRX40-E GAMGING, ce sujet m'intéresse.
Marsh Posté le 01-05-2020 à 13:26:22
à titre d'information pour ceux ayant comme moi l'intention d'acheter une carte mère ASUS ROG STRIX TRX40-E GAMING, sachez que d'après le teste mémoire intégré à WINDOWS 10 la RAM G.Skill Trident Z Royal Gold RGB 32 Go (4 x 8 Go) 3600 MHz DDR4 CL16 (F4-3600C16Q-32GTRGC), la RAM à la fréquence de 3600 Mhz CAS 16-19-19-19-58 et 1,350 Volts soit les paramètres pour les quel elle m'a été vendu à réussit le teste de mémoire WINDOWS 10 sans erreur, après je ne saurai juger de la fiabilité de ce teste, c'est un teste ou le système redémarre puis un teste démarre au redémarrage de l'ordinateur et le teste mémoire prend la main avant le démarrage de Windows 10, ça prends pas mal de temps.
donc c'est cool tout fonctionne avec les paramètres nominaux.
Marsh Posté le 05-05-2020 à 00:34:00
pour ceux qui utilise Blender ou qui Bench avec le logiciel, j'aurai quelques suggestions de configurations pour un AMD RYZEN THREADRIPPER 3970X j'ignore si cela s'applique avec avec d'autres CPU
Test fait avec une carte mère ASUS ROG STRIX TRX40-E GAMING, donc en théorie ça peux d'appliquer à beaucoup de carte mère Asus et avec chipset TRX40.
dans le menu External Digi+ Power Control:
CPU Load-Line Calibration: Level-1( c'est mieux pour les performance à partir du moment ou vous laisser le CPU s'overcklocker tous seul via PBO).
CPU Current Capability: 130%.
CPU VRM SWITCHING FREQUENCY: Manual( important pour utilise l'option ci-dessous).
CPU VOLTAGE FREQUENCY : 250 Khz( même si on Overclock pas c'est mieux de le fixer à 250 Khz c'est mieux pour les performances du Processeur).
CPU PHASE CONTROL: OPTIMISED.
CPU POWER THERMAL CONTROL: 125.
VDDSOC Load Line Calibration: Level 4 ( là c'est plus pour le Benchmark du SSD avec par exemple CrystaldiskMark 7).
VDDSOC PHASE CONTROL: OPTIMISED.
VDDSOC CPU Current Capability: 130%.
VDDSOC SWITCHING FREQUENCY: Manual( c'est important pour avoir accès à l'option ci-dessous).
Fixed VDDSOC Switching Fréquency(Khz): 350( entre 300 et 350 Khz si vous n'overclocker pas ni la RAM ni le reste PCI-E et autres contrôleur intégré au CPU).
Dram Power Phase Control(CHA, CHB): OPTIMISED.
Dram Power Phase Control(CHC, CHD): OPTIMISED.
Pour le reste du menu en dessus ça va dépendre de vos RAM marquer et modèles, ainsi que de votre carte mère.
dans le sous menu Precision Boost Overdrive: ( c'est une fonction d'overclocking automatique du CPU entièrement gérer par le CPU lui même).
Precision Boost Overdrive: Enabled
Precision Boost Overdrive Scalar: X3
CPU Boost Clock Override: 75 Mhz
Platform Thermal Throttling: Auto( il vaut mieux laisser le CPU géré sont Thermal Throttling)
dans le menu Advanced puis sous menu CPU Configuration:
si vous n'utilisez pas la Virtualisation alors:
SVM Mode: Disabled.
dans Advanced puis AMD CBS puis CPU Common Option puis Prefetcher Settings:
L1 Stream HW Prefetcher: Enabled.
L2 Stream HW Prefetcher: Enabled.
dans Advanced puis AMD CBS puis DF Common Option puis Memory Adressing:
NUMA Nodes Per Socket: NPS4( nécessite d'activer le IOMMU dans un autre sous menu c'est nettement mieux).
Memory Interleaving: Auto( je n'ai que deux choix sur le setup UEFI de ma Carte mère: Auto ou Disabled et comme je veux que cet fonction soit activé alors je laisse sur Auto, c'est important pour le IOMMU)
Memory Interleaving Size: 1 KB( le Benchmark de Blender semble particulièrement apprécier 1 KB, pas plus mais pas moins de 1 KB).
DRAM map Inversion: Disabled( le Benchmark de Blender ne semble pas du tout aimer cet Option).
dans Advanced puis AMD CBS puis NBIO Common Options puis XFR Enhancement:
Soc/Uncore OC Mode: Disabled.
voilà.
Marsh Posté le 21-06-2020 à 17:48:22
Alerte à tous ceux qui ont une carte mère ASUS, n'installer jamais ASUS AURA ou toute application qui utilise LIGHTNING SERVICE ce service fout la merde dans la gestion des ressource CPU, ce lightingservice.exe truc fout un bordels monstre dans les ressources et fait chuter le turbo max sans raison de plus il fait migrer plus souvent le thread d'un processeur d'exécution à l'autre que sans, aussi comme il bouffe pas mal de ressource sur beaucoup de coeurs CPU trop peut seront en veille le forçant à surconsommer des ressources CPU alors que l'ordinateur ne fait rien, de plus il fait deconner le gestionnaire hardware du CPU l'empêchant d'utiliser les coeurs favoris.
Marsh Posté le 24-06-2020 à 19:38:04
pour ceux qui utilise Blender ou qui Bench avec le logiciel, j'aurai quelques suggestions de configurations pour un AMD RYZEN THREADRIPPER 3970X j'ignore si cela s'applique avec avec d'autres CPU
Test fait avec une carte mère ASUS ROG STRIX TRX40-E GAMING, donc en théorie ça peux d'appliquer à beaucoup de carte mère Asus et avec chipset TRX40.
dans le menu External Digi+ Power Control:
CPU Load-Line Calibration: Level-1( c'est mieux pour les performance à partir du moment ou vous laisser le CPU s'overcklocker tous seul via PBO).
CPU Current Capability: 130%.
CPU VRM SWITCHING FREQUENCY: Manual( important pour utilise l'option ci-dessous).
CPU VOLTAGE FREQUENCY : 250 Khz( même si on Overclock pas c'est mieux de le fixer à 250 Khz c'est mieux pour les performances du Processeur).
CPU PHASE CONTROL: OPTIMISED.
CPU POWER THERMAL CONTROL: 128.
VDDSOC Load Line Calibration: Level 4 ( là c'est plus pour le Benchmark du SSD avec par exemple CrystaldiskMark 7).
VDDSOC PHASE CONTROL: OPTIMISED.
VDDSOC CPU Current Capability: 130%.
VDDSOC SWITCHING FREQUENCY: Manual( c'est important pour avoir accès à l'option ci-dessous).
Fixed VDDSOC Switching Fréquency(Khz): 350( entre 300 et 350 Khz si vous n'overclocker pas ni la RAM ni le reste PCI-E et autres contrôleur intégré au CPU).
VDDSOC POWER THERMAL CONTROL: 128.
Dram Power Phase Control(CHA, CHB): OPTIMISED.
Dram Power Phase Control(CHC, CHD): OPTIMISED.
Pour le reste du menu en dessus ça va dépendre de vos RAM marquer et modèles, ainsi que de votre carte mère.
DRAM Timing Control:
CMD2T: 1T( parfois certains mémoire hautes performance autorise le 1T à tester.).
Gear Down Mode: Disabled.( y font chier à mettre deux fois le même paramètre dans deux endroit diffèrent!!!).
Power Down Mode: Disabled.( y font chier à mettre deux fois le même paramètre dans deux endroit diffèrent!!!).
RttNom: Rtt_Nom Disabled.( important il faut le désactivé si vous voulez les meilleurs performance mémoire possibles !!!).
RttWr: RZQ/3.( au choix RZQ/2 ou RZQ/3, RZQ/2 semble plus performant mais peut rendre la ram instable à tester !!!!).
RttPark: RZQ/1.
dans le sous menu Precision Boost Overdrive: ( c'est une fonction d'overclocking automatique du CPU entièrement gérer par le CPU lui même).
Precision Boost Overdrive: Enabled
Precision Boost Overdrive Scalar: X4
Max CPU Boost Clock Override: 100 Mhz
Platform Thermal Throttling: Auto( il vaut mieux laisser le CPU géré sont Thermal Throttling)
dans le menu Advanced puis sous menu CPU Configuration:
si vous n'utilisez pas la Virtualisation alors:
SVM Mode: Disabled.
dans Advanced puis AMD CBS puis CPU Common Option puis Prefetcher Settings:
L1 Stream HW Prefetcher: Enabled.
L2 Stream HW Prefetcher: Enabled.
dans Advanced puis AMD CBS puis DF Common Option puis Memory Adressing:
NUMA Nodes Per Socket: NPS4( nécessite d'activer le IOMMU dans un autre sous menu c'est nettement mieux).
Memory Interleaving: Auto( je n'ai que deux choix sur le setup UEFI de ma Carte mère: Auto ou Disabled et comme je veux que cet fonction soit activé alors je laisse sur Auto, c'est important pour le IOMMU)
Memory Interleaving Size: 1 KB( le Benchmark de Blender semble particulièrement apprécier 1 KB, pas plus mais pas moins de 1 KB).
1TB remap: Attempt to remap.( y a du y avoir des changement grâce au Firmware 1101 du 12/06/2020).
DRAM map Inversion: Enabled.( y a du y avoir des changement grâce au Firmware 1101 du 12/06/2020).
dans Advanced puis AMD CBS puis NBIO Common Options
IOMMU: Enabled.
ACS Enable: Enable.
PCIe Ten Bit Tag Support: Enable.
Early Link Speed: GEN2
dans Advanced puis AMD CBS puis NBIO Common Options puis XFR Enhancement:
Soc/Uncore OC Mode: Disabled.
dans Advanced puis AMD CBS puis DDR4 Common Options puis Controller Configuration:
Dram Power Options:
Power Down Mode: Disabled.
dans Advanced puis AMD CBS puis DDR4 Common Options puis Controller Configuration:
Cmd2T: 1T.( ça va dépendre de vos barrette de ram certaines mémoires Vives hautes performances acceptent le 1T à tester !!!)
Gear Down Mode: Disabled.
dans Advanced puis AMD CBS puis DDR4 Common Options puis Phy Configuration puis PMU Training:
DFE Read Training: Enabled. ( boost intéressant).
FEE Write Training: Enabled. ( Boost Intéressant).
dans Advanced puis AMD CBS puis UMC Common Options puis Dram Memory Mapping:
Chipselect Interleaving: Auto( important de laisser sur Auto car idéalement il aurai fallut pouvoir sélectionner Enabled mais on peux pas y a pas l'Option !!!)
BankGroupSwap: Auto( on va le laisser en Automatique mais de mémoire sur Enabled ben c'est moins performant que Address Hash...!!!).
BankGroupSwapAlt: Auto( Idem " "...!!!).
Address Hash Bank: Enabled.
Address Hash CS: Enabled.
Address Hash Rm: Enabled.
SPD Read Optimisation: Enabled.
dans Advanced puis AMD PBS:
Mmio Above 4G Limit: 43.( marrant avant les précédant Firmware 992, on pouvait aller à 48).
PM L1 ss: L1.1_L1.2
Data Link Feature Exchange: Enabled.
voilà.
Marsh Posté le 27-06-2020 à 11:42:50
à une température de la pièce de 25,6°C voici ce qu'on peut obtenir:
https://valid.x86.fr/qbmpep
Single Thread: 528,5 Points.
Multi-Threads: 22151,7 Points.
je suis 4,41668631% plus rapide que le RYZEN THREADRIPPER 3970x de la base de donnée, bon mon proc est Overclocker via PBO donc.
13 minutes et 56 secondes au Benchmark Blender, c'est mieux que les 13 minutes et 59 secondes que j'avais fait y a quelques jours:
https://opendata.blender.org/benchm [...] ebed0d9cb/
Marsh Posté le 04-12-2020 à 18:18:39
nouveau Bios pour carte mère ASUS RGO STRIX TRX40-E GAMING:
https://rog.asus.com/motherboards/r [...] desk_bios/
Citation : |
Marsh Posté le 12-08-2021 à 16:46:46
Nouveau Bios pour carte mère ASUS ROG STRIX TRX40-E GAMING:
Bios Version 1502
https://rog.asus.com/motherboards/r [...] pdesk_bios
Citation : |
bon alors en fait c'est sans intérêt ou d'un intérêt extrêmement limité voir quasiment nul !!!!!!
Marsh Posté le 13-04-2022 à 16:42:22
nouveau Bios 1603 pour ASUS ROG STRIX TRX40-E GAMMING:
avec
Citation : |
https://rog.asus.com/fr/motherboard [...] pdesk_bios
pour le moment ça va j'ai encore une fois été contraint au Reset du Setup du Bios et à Force la compatibilité CSM pour ce qui est du périphérique PCI-Express pour cause d'incompatibilités EDID HDMI avec le BIOS UEFI de la RX-VEGA56 et la carte mère ASUS ROG STRIX TRX40-E GAMMING et les téléviseurs LG et aussi YAMAHA, mais c'est habituelle donc rien d'anormal de mon point de vu.
Marsh Posté le 31-10-2019 à 08:36:48
█████╗ ███╗ ███╗██████╗ ████████╗██████╗ ██╗ ██╗██╗ ██╗ ██████╗
██╔══██╗████╗ ████║██╔══██╗ ╚══██╔══╝██╔══██╗╚██╗██╔╝██║ ██║██╔═████╗
███████║██╔████╔██║██║ ██║ ██║ ██████╔╝ ╚███╔╝ ███████║██║██╔██║
██╔══██║██║╚██╔╝██║██║ ██║ ██║ ██╔══██╗ ██╔██╗ ╚════██║████╔╝██║
██║ ██║██║ ╚═╝ ██║██████╔╝ ██║ ██║ ██║██╔╝ ██╗ ██║╚██████╔╝
╚═╝ ╚═╝╚═╝ ╚═╝╚═════╝ ╚═╝ ╚═╝ ╚═╝╚═╝ ╚═╝ ╚═╝ ╚═════╝
Le chipset TRX40
TU consacré aux CM AMD basées sur le chipsets TRX40 dédié aux Ryzen Threadripper 3000
** Pour les discussions liées aux CPU Threadripper, voir ce topic **
Message édité par ANViL le 18-01-2020 à 16:11:44
---------------
Easy Ridin' ⎝⏠⏝⏠⎠
