Salut tout le monde.

Voila je vais bientôt commencer, un Fractal XL Unsilenced   . Pourquoi ce terme, car ce boitier conçu pour être silencieux va recevoir les radiateurs les plus dense du marche ainsi qu'un bon nombre de ventilo a 2000 RPM. Le but étant d'avoir un boitier qui "s'oublie" en idle mais ultra performant en charge, j'ai d'ailleurs calculer un delta de 3.5° pour ma config.

Un des gros problème vient du fait que le choix de matériel pour le watercooling est des plus limite en Nouvelle Zélande, il a donc fallu que j'exploite la mondialisation (Slovenie, Allemagne, USA, Australie, etc) de plus la douane la bas c'est d'une galère...

La config de base contient les éléments suivant :

- Maximus 4 extreme
- I7 2600K
- Corsair dominator 4x4Gb at 1600
- Geforce 590GTX
- Corsair 850AX
- SSD M4 256Gb


Pour le WC et divers :

- EK-Supreme HF - Full EN (Nickel)
- EK-FB ASUS Max4 Extreme - Acetal+EN (Nickel)
- EK pour ram EN (Nickel)
- EK Water Blocks EK-FC590 GTX - Acetal+EN (Nickel)
- EK-DCP 4.0 (12V DC Pump)
- EK-Reservoir Combo DCP 4.0
- EK-DCP mounting plate KIT

- Black ice 360 GTX
- Black ice 240 GTX x2

- Phobya 240 stand x2

- Aquacomputer aquaero 5 PRO

- Noiseblocker NB-Multiframe M12-P x7
- Noiseblocker NB-BlackSilentPRO PK3 x3

- Koolance 3-Fan Radiator Shroud


Je poste des photos des demain, il faut que je repare mon ringflash...

Le reste du materiel est deja prêt et en attente.




Benjamin

Quelques photos :



EK-Supreme HF - Full EN



EK-FB ASUS Max4 Extreme - Acetal+EN

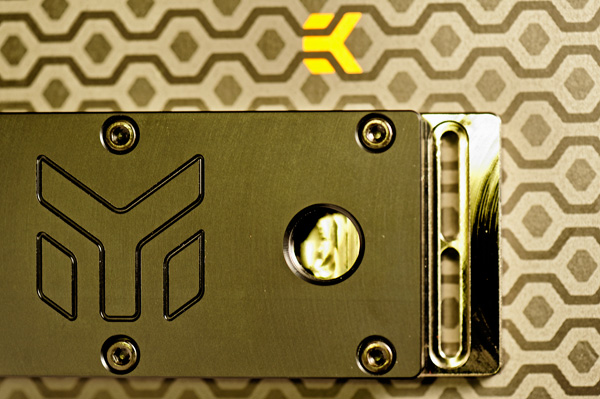

EK Corsair dominator Serie X4 - Acetal+EN



Black Ice GTX 360 et deux 240

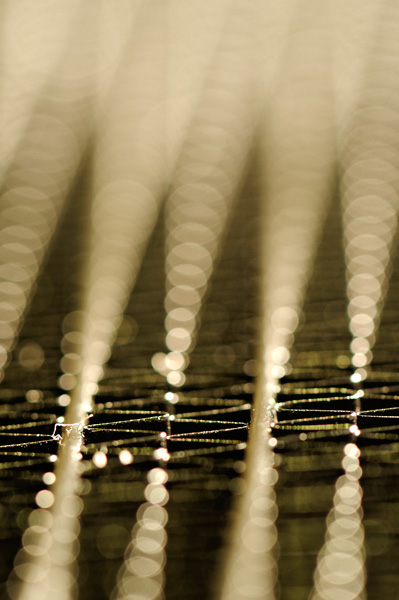

Close-up sur les fins


Benjamin

Un schéma pour le watercooling



Pompe > GTX 240 > GTX 240 > 590GTX > GTX 360 > 2600K > WB Motherboard > WB Ram

Pour les 240 GTX, je vais mettre les ventillos en configuration push avec une admission par le dessous, le fan du boitier et l'espace au dessus de l'alim. Je vais aussi mettre une sonde en in/out sur chaque radiateur pour garder un delta de 4° (idle ou full) avec l'aquaero 5.

Questions, Conseil ?


Benjamin




Le succès de mon log, hallucinant...

Sachant que je veux pouvoir séparer les éléments de mon circuit (radiateur, pompe, CM, GPU), j'ai choisi des embouts VLN3 de chez Koolance. Ils ont l'avantage de ne laisser quasiment aucune goutte lors du découplage alors qu'avec les autres modèles, mieux vaut prévoir un gros bol.

+ Qualité de fabrication
+ Design pas si mal
+ Opération de routine sans vidange
+ Le flow (d'air pour l'instant) est un minimum atténué

- Le prix (140 USD les 10, pour moi)
- La taille du système (voir photo ci dessous)
- Le poids 250 gr le couple M/F
- Pas de variation en noir






Benjamin






je pose mon drapal

A voir en situation il y a moyen d'avoir de belles photos.

Bon ben, mauvaise nouvelle...

le dernier et plus gros colis est bloque a la douane, car pour une importation de plus de 650 euros, je dois ouvrir un compte chez eux, même en temps que particulier... Pas de livraison avant minimum mardi, les boules...


En ce qui concerne le projet

j'ai décidé de ne pas utiliser de vis pour mes deux stands Phobya (image ci-dessous), car il aurait fallu, soit que je les soude ou que je les fixe a l'epoxy, l’accès étant trop exiguë pour que je puisse bloque la vis lors du serrage de l’écrou. C'est peut être pas très clair, mais explication en photo demain. Je vais donc me servir de velcro.




Benjamin












Wow! Belles photos en tout cas ! Hate de voir la suite =)

Merci

Benjamin

drap, de très belles photos par ici

Salut a tous

On continue sur les mauvaises nouvelles "ouais je sais, je suis abonne   "

Voici le message que j'ai dorenavant sur UPS : Un numéro d'identification de taxe valide ou un numéro de report est nécessaire pour le dédouanement. / Remise de l'envoi par le courtier. l'envoi est soumis à la douane pour un dédouanement plus important. En resume, je ne risque pas de l'avoir avant un bout de temps alors que Aquatuning m'a fait une livraison en DDP "delivered duty paid".

La pluie en continue a Auckland, donc pas moyen d'utiliser le dremel sur le balcon...

Sinon deux photos du boitier :





Le Fractal XL sans les 3 cages HDD, ça commence a faire de la place




Partie en rouge a découper. même si les 2 GTX240 rentrent sans problème, je cherche a maximiser le flux d'air.


A bientôt pour la suite


Benjamin


Salut tout le monde

Enfin des nouvelles, j'ai reçu ce matin mon dernier colis, 9 kilos de matos.

Le projet avance bien je pense avoir fini d'ici 2 jours, mais cette saleté de balcon avec vent et pluie inclue rend le boulot a la dremel assez pénible et je suis poli...  Sans plus attendre je vous propose les photos :




Le boitier avec sa protection, j'aime bien le style, je vais peut être le garder comme ça... non je rigole.




Premier gros boulot au dremel, juste une petite erreur, mais je shroud Koolance va cacher tout ça.




Le rendu est pas mal, mais je vais surement changer de grilles, le look est un peu trop low cost.




La carte mère dans toute sa splendeur, mais je vais changer, de CPU > MB haut > RAM pour du CPU > MB bas > RAM.

La 590GTX est déjà prête, je posterai plus photos demain




L'aquaero 5 est vraiment superbe !





Voila pour aujourd'hui, Si vous avez un commentaire, conseil, ou autre n’hésite surtout pas


Benjamin

C'est dommage de mettre un seul QDC sur le bloc CPU, le jour ou tu veux changer de proc tu es tout de même obligé de vider ton circuit .

De même mais cela n'engage que moi et n'y voit rien de personnel mais je suis plus fan de belles courbes que de 90° à gogo.

Sinon çà avance bien et c'est étayer en photos plaisantes.

Keep going.

Merci pour ton post cubensia

Je préfère n'avoir que des lignes droites, j'aime bien le rendu très clean, industriel que cela procure. Pour le WB CPU, si je change l'ordre comme indique dans mon post précédent, je devrais avoir assez de place pour le déplacer sur l'axe de l'embout MB.

Check-list pour aujourd'hui :

- Découpe d'une partie de la backplate au niveau de l'alim
- Rétrécir les plaques de montage Phobya
- Découpe de l'admission d'air sous le boitier
- Modif du shroud Koolance pour faire passer les câbles
- Découpe des portes et pose des grilles


Benjamin

Le boitier en lui meme est fini !

Voici quelques images, avant une review plus approfondie.
















Enjoy,

Benjamin

Niveau perf :

2600K @ 5Ghz, 1.45v. Boot impossible sous windows si plus, même a 1.5v.

Bench avec OCCT:CPU et Heaven DX11 en full, après 1 heure :

- Temp max CPU : 72°
- Temp max GPU : 46°
- Temp Extérieure : 28°
- Moyenne Delta air/eau : 4.8°


Benjamin

Review coming dans 15 minutes


Benjamin

Review sur les éléments de ce Worklog. A 90% :



Le Good, Le Bon :


- Boitier - Fractal XL

Superbe finition et peinture, ce qui donne un design bien sobre et plutôt passe partout. Le Fractal XL a plein de petits ajouts très bien pense, comme un filtre pour chaque

ventilo et pour l'alim, beaucoup de place sur le cote droit pour les câbles avec avec joints et enfin des panneaux insonorisant de premier ordre. Bref, un excellent boitier

avec un très bon rapport qualité-prix

- Black Ice GTX

Le top du top en rad, très peu de dépôts, une peinture très solide et un taraudage bien supérieur a la version que j'ai eu en 2005. J'oublie, des performances juste

incroyable, avec de bon fans.

- CPU EK-HF

Le haut de gamme de chez EK, superbe polissage avec un système de fixation "dumb proof". Pour bien le fixer, il suffit de serrer les vis a fond

- GPU EK-FC590 GTX

La grande surprise de ce projet pour moi, ce block est extrêmement performant, et je pèse mes mots.

- MB EK-FB ASUS Max4 Extreme

Pas grand chose a dire, il est sexy et il fait son boulot.

- Ram EK-Dominator

Installation vraiment simple et comme tout les WB EK, il a de la gueule.

- Pompe EK-DCP 4.0

Un couple suffisant pour faire démarrer un Pratt & Whitney R-4360, tout ceci assorti d'une petite taille et d'un bon nombre d'accessoires livrée avec.

- Reservoir EK Pour DCP 4.0

Pas très cher et fixation a la DCP 4.0 facile

- Aquaero 5 PRO

La classe, même si l’écran est cache derrière un porte isolée. Ce régulateur permet tout, je ne rigole pas, par exemple j'ai pu créer trois sondes virtuelles, une pour le delta

eau/air, une autre pour la différence entre température intérieur/extérieure et une dernière pour une moyenne de temp des amplificateurs. Cet addon permet de declancher des

alarmes en cas de problème et même d’éteindre le PC, il peut aussi gérer plusieurs scenario de refroidissement. Une interface bien mieux que le BigNG sans

la complexité qui va avec. je recommande vivement l'Aquaero 5 aux watercoolistes.


- Shroud Koolance

Bonne finition, simple a mettre en place et place pour ranger les câbles

- Noiseblocker M12-P

Sobre, très performant en PWM et silencieux sous 9v

- Noiseblocker PK3

Bundle très complet, beau look et un bon ratio air/bruit, bref, très bien en tant que ventilo de boitier

- Embout EKWB

Pas trop cher avec une finition correcte

- Embout Bitspower

Peinture noire resistante



Le Bad, la Brute :


- Boitier - Fractal XL

Tout ce qui n'est pas métal fait un peu cheap. les connecteurs boitier "jack audio, usb, etc.." sont aussi rigides que les idées d'un gars d’extrême droite

- Black Ice GTX

Avec les M12-P a 600 RPM, les performances sont assez médiocre, mais bon c'est a prévoir avec une densité pareille

- CPU EK-HF

Un poil cher

- GPU EK-FC590 GTX

Le montage est une horreur, non seulement il faut des outils spéciaux "Torx" mais c'est d'une longueur a mettre en place. entre le démontage, le nettoyage, le graissage

thermique, la découpe et mise en place des pads, l’alignement des rondelles et la fermeture, il faut au minimum 1 heure.

- MB EK-FB ASUS Max4 Extreme

Il faut bouger un condensateur, sinon le block ne rentre pas.

- Ram EK-Dominator

Le gain en temp est la, mais la même chose aurait pu être atteinte avec un rad en aircooling

- Pompe EK-DCP 4.0

- Reservoir EK Pour DCP 4.0

- Aquaero 5 PRO

Tout ou presque est en option, sondes numériques, débitmètre, façade noire, radiateur haut de gamme et même les jumpers en cas de flash rate. Le manuel qui fait trois pages

est un peu léger "euphémisme" pour du hardware aussi complexe.

- Shroud Koolance

- Noiseblocker M12-P

- Noiseblocker PK3

- Embout EKWB

Une micro rayure et bye bye la peinture noire



L'ugly, le Truand :


- Boitier - Fractal XL

Il est très lourd une fois bien charge, 42kg dans mon cas

- Black Ice GTX

RAS

- CPU EK-HF

RAS

- GPU EK-FC590 GTX

Pas de pâte thermique, ni de clef Trox ! pour le prix c'est abuse

- MB EK-FB ASUS Max4 Extreme

Je suis aveugle, ou il manque, dans le manuel, la partie pour démonter le logo ROG

- Ram EK-Dominator

- Pompe EK-DCP 4.0

Un bruit bien présent avec un tonalité aiguë, ce qui rend cette pompe bien plus discernable que 7 M12-P a 1500 RPM

- Reservoir EK Pour DCP 4.0

Le pire pour moi... Un bon serrage se fait a la main, dans le cas de ce réservoir, avec un embout EK ou Bitspower, fuite, après un coup de pince, fuite. il a fallut devenir

bourrin et limite mettre en l'air le filetage pour être water-tight. même chose pour le top plexi et le bouchon.

- Aquaero 5 PRO

Le radiateur est une honte, un design qui date de 15 ans avec une finition a la pierre faite par des aborigènes. si pour vous l'AQ5 va servir a une série de fans et a une

pompe, sans avoir de ventilo pour le refroidir, passez votre chemin... En achetant le débitmètre, vous allez vous apercevoir que le câble n'est pas inclus... $$$

Un changement de firmwire demande une mémoire vierge, donc tout le paramétrage a refaire, Aquacomputer franchement...

- Shroud Koolance

RAS

- Noiseblocker M12-P

La radinerie même pour le bundle, un fan, l'isolation en caoutchouc et un set de 4 vis standards, c'est tout.

- Noiseblocker PK3

RAS

- Embout Bitspower

Sur les embouts 45 et 90 degres, il faut vraiment une force de titan pour les ajuster, c'est bien pénible a la longue.




Benjamin

Up

Bon ben, j'ai l'impression que mon worklog ne sert a rien... Depuis la publication des photos finales 350 vues en plus mais pas un commentaire.

Benjamin

Bah 42 kg le PC, j'avoue que j'y crois pas du tout ^^

Jolies photos, joli montage. J'aime pas du tout l'aspect visuel des QD Koolance, mais cela reste Subjectif.



J'avoue que ça parait beaucoup  , même si le boitier à vide fait 18kg, t'as mis 22kg dedans ? Bonne review sur les différents composant utilisés. A quand la fin du sleeving (chipotage ^^) ?

C'est bien tourmenté comme circuit, belle revue

L'aquaero me botte bien même si j'aime beaucoup mon BigNG


J'ai pris le poids du boitier + les 4 colis watercooling que j'ai reçu + les 1.5 litres de  LDR + une estimation grosso modo des composants et de l'alim + mon SSD anti radiation blinde au plomb.

Donc on doit plus se retrouver dans la tranche 35-40 kg. Je vais taxer un pèse personne a un de mes voisins pour être sur.


Benjamin


Merci

Pour les QD, je trouve l'aspect pas si mal, mais c'est vraiment du cote pratique qu'il y a un problème. Vu leurs taille, dans un système avec un design tuyaux court les kinks sont légions. Il est aussi bon a savoir, qu'il faut beaucoup plus de force pour le découplage que pour desserrer l'embout d'un filetage 1/4 par exemple, l'utilisation de loctite est conseille.

En ce qui concerne le sleeving, c'est pas vraiment une priorité sachant que mon boitier est toujours ferme.


Benjamin







Merci bien

J'ai eu le BigNG sur mon premier watercooling en 2005 et j'en garde un assez bon souvenir. malheureusement, je n'ai jamais réussi a garder une température avec ajustement en douceur, c’était plutôt ON/OFF.

L'AQ5 brille vraiment par sa simplicité et son interface très design, je ne pense même pas a revenir sur le T-balancer.




Conception et mise en place du prototype en carton pour refroidir l'AQ5

La charge actuelle = 7 MP-12, 3 PK3 et une Pompe. Soit beaucoup plus que les 10 watts max par canal du manuel. Plus l'AQ5 est froid plus il donne des ampères :


- Pompe a 100%, 57° avec et 86° sans
- Pompe a 60%, 64° avec et 90°+++ sans, "le throttling se met en route, impossible de monter plus"






Benjamin

ah je vois que t'as fait le truc avec les sondes virtuelles
par contre c'est clair qu'il chauffe si tu mets une pompe ou beaucoup de fans
le wb est presque obligatoire


Âpres 2-3 tweaks sur mon "carton cooler prototype", j’obtiens 58° avec la pompe a 54% ! Reste plus qu'a le peindre en noir

C'est vrai que les sondes virtuelles, ça roxe sévère


Benjamin

Salut bendead69.

Je n'avais pas vu ton workblog:

Ce que tu as fait de ce boitier est vraiment superbe.

Le matos employé est vraiment

J'aurais quelque question, mais commence avec une:

- Comment as-tu découper les portes latérales? Vue l'épaisseur de celle-ci je doute que mon Dremel avec les disque adéquat arrive à faire quelque chose...





vraiment top l'intégration dans le boitier
