Bonsoir,

en venant de m'installer dans un logement tout neuf, j'ai voulu brancher internet avec ma Freebox.

Le logement en question possède 3 prises RJ45 (qui doit remplacer les prises gigognes), câblé avec du PTT 298

les 3 finissent dans un DTI (voir illustrations ci-dessous)

J'arrive à avoir internet uniquement à partir de la fiche RJ11/45 du DTI situé dans le tableau

Sinon j'ai essayé :
de brancher ma Box aux prises murales RJ45 aucune ne marche
brancher un pc à une prise murale avec la Box connecté sur le DTI aucune ne marche

Apparemment ça viendrait d'un problème de branchement, sauf que je m'y connais pas beaucoup à ce niveau là, ou sinon il manquerait un module de Brassage sur mon tableau ?

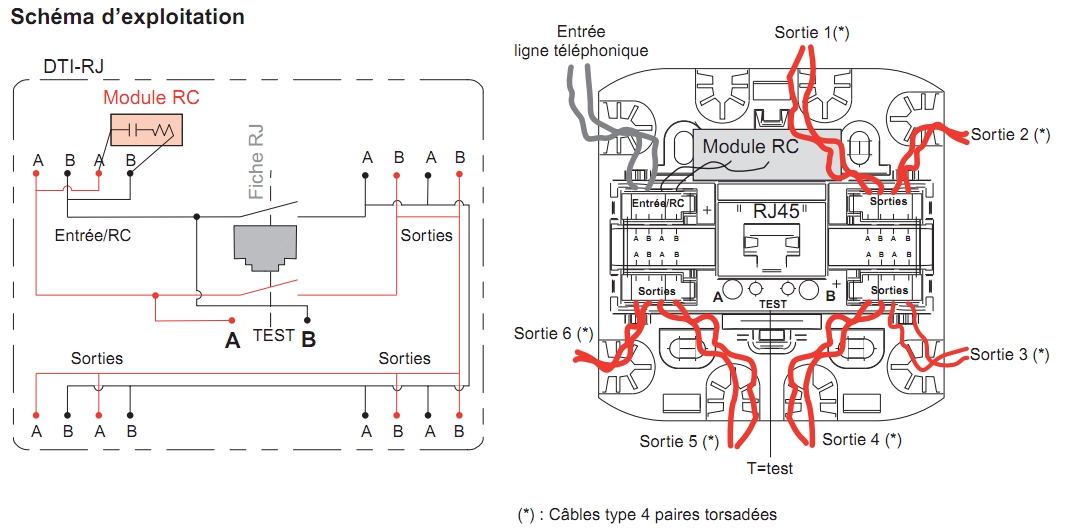

J'ai trouvé un schéma sur internet sur mon DTI,

Si ça vient d'un problème de branchement, comment brancher les câbles PTT 298 au DTI ? je n'arrive pas à trouver de doc' la dessus sur Internet...

d'ailleurs vu que le Logement est en norme NF C 15-100 est-ce normal d'avoir du PTT 298 dans les murs ? alors que j'ai vu un peu partout sur internet qu'ils mettent du 4 pairs torsadées ? (voir dernier schéma)

merci d'avance pour vos conseils






schémas :




Ca c'est normal, et au moins c'est rassurant sur ton abonnement internet.

Ca ce n'est pas normal. Au vu de ton cablage, toutes tes prises dans ta maison sont des prises téléphoniques en parallèle avec le DTI.
As tu bien enlevé le cable branché sur le DTI avant de faire un test sur les autres prises ? Quand on branche un cable sur le DTI, ça déconnecte habituellement toutes les autres sorties.

Ca c'est normal. Il te manque pas mal de choses pour faire ça : cabler toutes les prises en cable réseau (4 paires), les brasser et les connecter à un switch (ta box dans une installation simple)
Le schéma Legrand que tu montres est l'étape suivante où tu brasses également téléphone et TV.

Bonjour,

Oui je n'avais rien branché sur la prise du DTI lorsque j'ai branché ma box sur les  3 RJ45 murales...


on ne peut donc pas faire passer Ethernet via la box en passant par un cable PTT 298 vers une prise murale RJ 45 ??

Non, pas possible avec une seule paire.

J'ai eu le même probleme que toi à l'arrivée dans ma maison neuve.

Les paires étaient mal câblées.

J'ai donc mis du câble catégorie 7 dans mes murs et câbler mes prises totalement.
J'ai installer ma freebox au niveau de mon boitier DTI et j'ai câbler toutes les prise murale en RJ45 que j'ai raccordé sur ma frebbox
