eGPU "maison" non reconnu - Matériels & problèmes divers - Hardware
Marsh Posté le 19-11-2019 à 08:25:01
Salut,
Et bien, une CG sur un port PCIE2.0 x1, cela va faire une sacrée limitation quand même.
On dirait que l'alimentation se met en défaut comme s'il y avait un court circuit.
Tu as essayé sans la CG de branchée (juste l'alimentation donc)? Est-ce que l'alimentation fonctionne dans ce cas (le ventilo tourne)? car à moins que ce soit un modèle semi-passif le ventilateur doit tourner en permanence.
As-tu un multimètre? Si oui, tu peux regarder si la tension sur le fil vert (il faut qu'il soit connecté à l'alim) est bien nulle quand le PC est démarré et qu'elle est bien de 5V PC éteint.
Marsh Posté le 19-11-2019 à 11:01:33
Nono0000 a écrit : Salut, |
Clairement, m’étonnerait que tu fasse tourner quoi que ce soit là-dessus…
Marsh Posté le 19-11-2019 à 11:06:12
C'est... Courageux...
Marsh Posté le 19-11-2019 à 13:53:24
ju220107 a écrit : |
Dans le BIOS, y a pas moyen de complètement désactiver la 960m ou forcer l'utilisation de l'iGPU Intel intégré?
Marsh Posté le 19-11-2019 à 20:36:14
Nono0000 a écrit : Salut, |
Bon, je n'ai pas bien compris le coup du fils vert, mais j'ai trouvé une vidéo pour tester l'alim (https://www.youtube.com/watch?v=j8f9GZofdSQ). Le ventilo tourne. On va partir sur le fait qu'elle fonctionne.
Satochi,
J'ai regardé dans le BIOS, il me semble pas avoir vu un endroit où l'on peut désactiver la 960m ou forcer l'utilisation de l'iGPU Intel intégré.

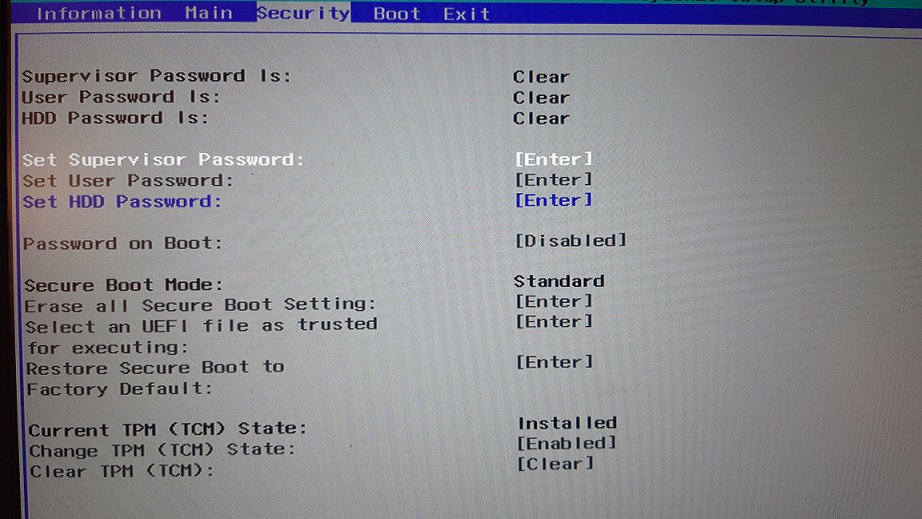

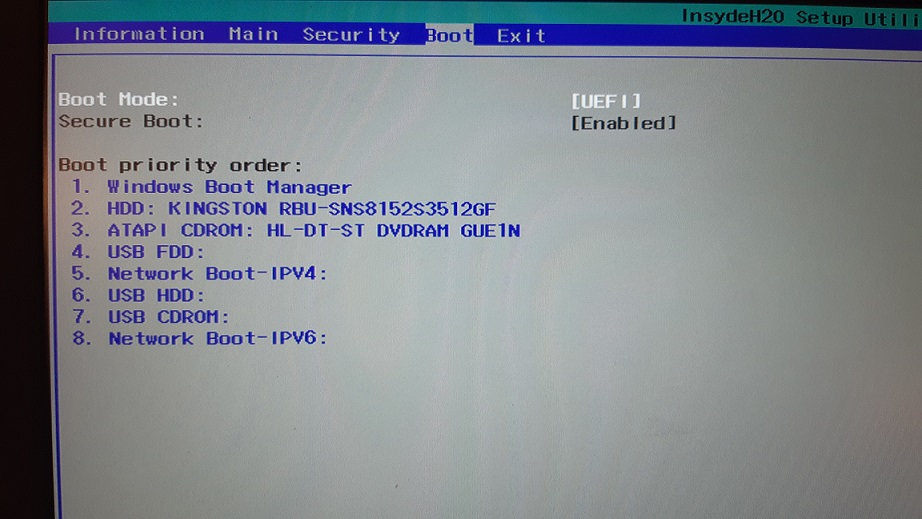

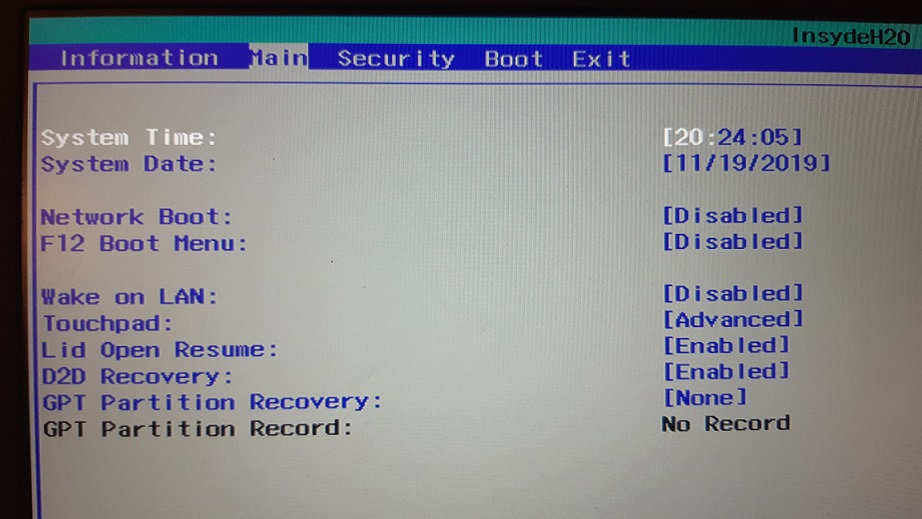

Voici le menu du BIOS :
Marsh Posté le 19-11-2019 à 20:38:54
De toute façon en 1x, ça sera moins performant que la 960M.....
Marsh Posté le 19-11-2019 à 20:47:34
zonka a écrit : De toute façon en 1x, ça sera moins performant que la 960M..... |
Les tests trouvés sur Youtube montrent que cela fonctionne plutôt bien, même s'il y a des pertes.
Pour l'instant, Fortnite (c'est mon fils qui utilise ce PC) tourne bien (+60fps) en 720p qualité moyenne. C'est cra-cra.
De toute façon, maintenant que j'ai le matos, j'aimerai réussir à faire tourner tout ça...
Marsh Posté le 19-11-2019 à 20:59:05
Je ne parlais pas de vérifier si l'alim marchait mais si le module Exp GDC fonctionne lui.
Tu as bien un truc du genre, vu que tu dis que l'alimentation semble vouloir démarrer quand tu allumes le PC:
donc il y a bien un fil vert qui se branche sur la prise ATX de l'alimentation?
Marsh Posté le 19-11-2019 à 21:35:20
Nono0000 a écrit : Je ne parlais pas de vérifier si l'alim marchait mais si le module Exp GDC fonctionne lui. donc il y a bien un fil vert qui se branche sur la prise ATX de l'alimentation? |
Ok, je n'avais pas compris...
J'ai branché le multimètre (tension continue) sur le vert et un des fils noir, j'espère que c'est ce qui fallait faire
A noter que quand je débranche la fiche du boitier EXP GDC et que je le rebranche, une diode verte s'allume dessus pendant 2s et l'alim se met en route également 2s.

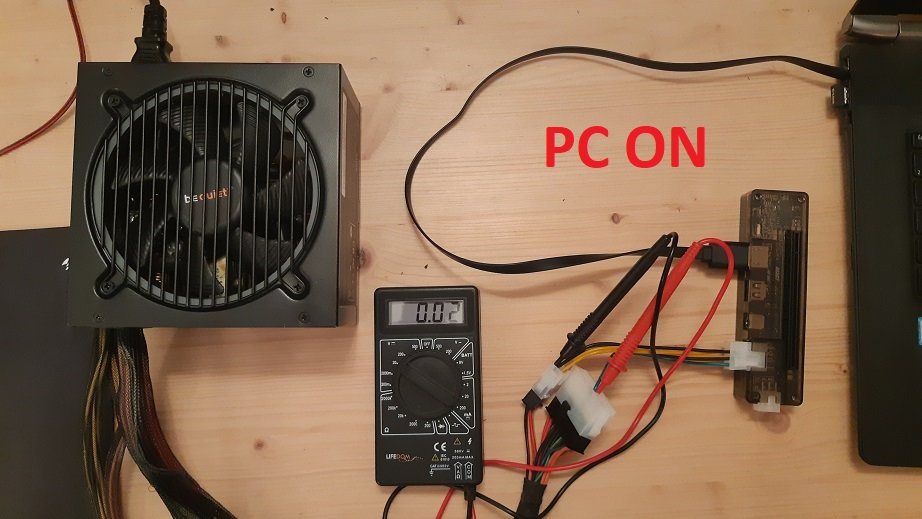

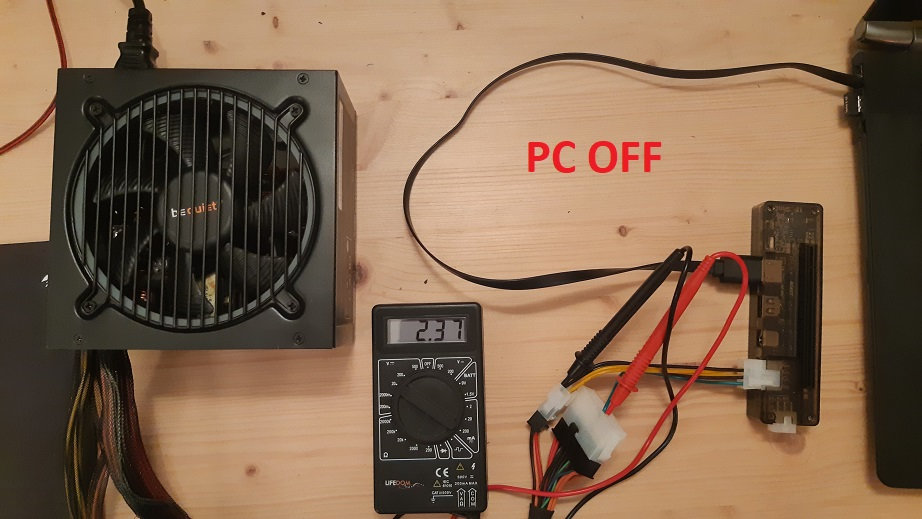

Alors voici le résultat :
Marsh Posté le 20-11-2019 à 06:24:28
Ok donc même si la tension du pull-up me semble un peu faible (elle devrait être de 5V) cela devrait marcher.
Pour être sûr, tu peux vérifier cette tension au niveau de l'alimentation quand rien est connecté ?
Il faudrait faire le même exercice (pc allumé et pc éteint) entre un fil jaune et un fil noir. La tension devrait être de 0V pc éteint et 12V pc allumé.
Marsh Posté le 20-11-2019 à 12:23:51
Nono0000 a écrit : |
Je trouve encore une valeur de 2.30V
Nono0000 a écrit : |
A l'allumage du PC, la tension est entre 3.8 et 4.5V puis baisse jusqu'à 0V en 20s. PC éteint, elle est à 0V.
Marsh Posté le 20-11-2019 à 15:01:52
Après vérification, l’extension ATX power est bien en 12V x2 + Ground x2 donc le branchement semble bon.
Donc 4.8v c'est bien trop bas. Cela ne peut pas marcher.
Tu peux vérifier les tensions sur l’alimentation non branchée au Exp GDC. (il faut la démarrer avec un trombone comme tu l'as déjà fait)
Mais cela ressemble à un court-circuit dans le bloc Exp GDC.
Marsh Posté le 20-11-2019 à 17:30:39
Nono0000 a écrit : Après vérification, l’extension ATX power est bien en 12V x2 + Ground x2 donc le branchement semble bon. |
Bizarre, le branchement ATX que j'ai correspond plutôt à ça (les quatre dernières broches sont différentes de ton schéma) :
Du coup au voltmètre, les mesures correspondent bien à ce schéma.
Marsh Posté le 20-11-2019 à 17:48:33
Du coup j'ai :
Coté Alim / Coté EXP GDC
jaune ==== jaune
rouge ==== jaune
orange === noir
noir ===== noir

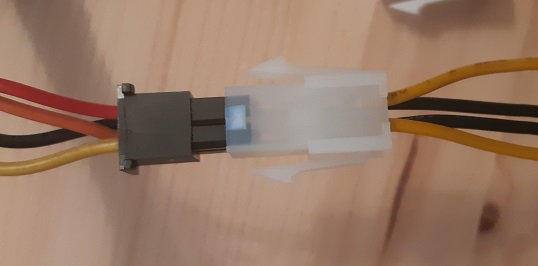

En image (les quatre dernières broches de l'ATX qui sont séparées du bloc de 20) :
Du coup est ce que je peux faire un petit montage pour récupérer un noir et un jaune sur le bloc de 20 broches pour les brancher sur la fiche qui va au EXP GDX ?
Marsh Posté le 20-11-2019 à 18:57:50
Ah étrange… j'ai pris le schéma sur Wikipédia. Mais effectivement le tableau juste à coté sur la page web donne la même définition que toi donc c'est bien du 12, 3.3, 5 et 0 V.
Le connecteur 4 pins CPU de l'alimentation est aussi en 12V x2 et Ground x2. Regarde si cela peut correspondre.
Mais il faudrait être sûr que le jaune sur ton boiter EXP demande bien du 12V (le câble peut être jaune mais vouloir dire autre chose sait-on jamais). il y a une doc ou un schéma précisant cela?
Marsh Posté le 20-11-2019 à 21:23:10
Nono0000 a écrit : |

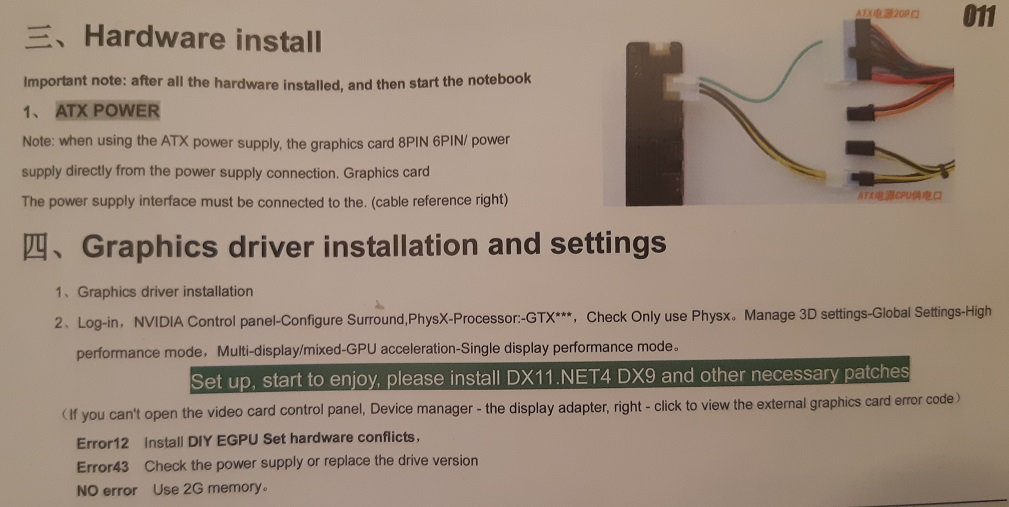

Quel c** ! Oui, il y a une notice que je n'ai pas lu évidemment. Il y a une photo où l'on voit bien qu'il ne faut pas utiliser la prise 4 broches ATX, mais bien celle du CPU !!!
Du coup, maintenant l'alim tourne et la led de l'EXP s'allume quand l'ordi démarre.

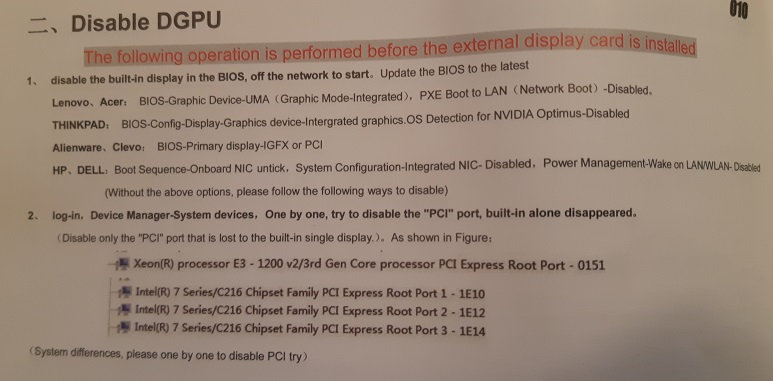

Mais cela ne fonctionne toujours pas... La notice précise qu'il faut bien activer le GPU intégré au processeur via le BIOS, ce qui semble impossible voir mon poste plus haut (capture d'écran Bios). Je n'ai pas l'option "BIOS-Graphic Device-UMA".
Marsh Posté le 20-11-2019 à 23:22:40
De ce que je comprends, ils disent plutôt de désactiver le CPU intégré mais honnêtement, je ne vois pas trop pourquoi car sous win10 tu peux très bien avoir plusieurs GPU actifs en même temps.
Tu as bien mis l'alimentation de la CG (Prises PCIE x6 et/ou x8 sur la CG) ?
Tu as branché un écran sur la CG je suppose.
Dans le gestionnaire de périphériques, il n'y rien dans la section "cartes graphiques"?
Par contre dans le bios, l'option de la carte wifi est bien sur activée? ou s'il y a un bouton sur le PC, il est bien positionné sur Wifi activé?
Marsh Posté le 04-12-2019 à 14:44:03
Nono0000 a écrit : De ce que je comprends, ils disent plutôt de désactiver le CPU intégré mais honnêtement, je ne vois pas trop pourquoi car sous win10 tu peux très bien avoir plusieurs GPU actifs en même temps. |
Un peut découragé, j'ai laché l'affaire. Dans le gestionnaire de périph, on voit bien le GPU du processeur et la 960m intégré, mais pas l'eGPU. J'ai essayé de désactiver la 960m, mais cela ne fait pas apparaître la nouvelle...
La carte wifi est bien activée...
Marsh Posté le 04-12-2019 à 14:54:13
Sur un laptop Dell, j'ai une carte Wifi Intel très capricieuse...
J'ai voulu la remplacer par une Atheros que j'avais d'un ancien laptop, moins récente en terme de normes, mais qui ne plantait jamais...
L'ordi n'a jamais reconnu cette carte, ni sous W10, ni sous Linux, et même dans le bios la prise était marquée comme "empty"...
Si ça se trouve tu as une limitation de ce genre sur ton ordi
Marsh Posté le 04-12-2019 à 18:15:02
seianec a écrit : Sur un laptop Dell, j'ai une carte Wifi Intel très capricieuse... |
Peut-être... mon bios est très succinct, ce port n'apparait pas. Je vais revendre tout ça...
Marsh Posté le 05-12-2019 à 00:18:35
ju220107 a écrit : Du coup j'ai : |
C'est un 4 pin CPU qu'il faut (avec uniquement du 12V et du GND). Tu y branches le 4 pins du 20+4 pins ATX (qui contient du 12V, du 5V, du 3.3V et du GND). C'est assez clair vu les couleurs de câbles des deux côtés...
EDIT: Tu l'as compris quelques messages plus loin, au temps pour moi...
Marsh Posté le 18-11-2019 à 21:19:50
Bonjour à tous,
Je dispose d'un Acer Aspire Nitro avec une 960m. J'ai acheté le nécessaire pour me faire mon eGPU "maison" : un module Exp GDC, un câble NGFF (pour brancher la carte sur le port de la carte Wifi), une alim 300W (normalement largement suffisant pour alimenter la carte) et une MSI GTX 970 Gaming. Le montage du câble n'a pas posé (trop) de souci.
Lorsque j'allume le PC, les ventilos de l'alim et de la carte tourne brièvement (1/2 seconde). Ensuite plus rien, Windows 10 ne détecte pas de nouveau matériel (rien dans le gestionnaire périphériques).
J'ai essayé de redémarrer plusieurs fois, mettre à jour le BIOS, désinstaller la 960m, installer les pilotes de la 970...
Si vous avez une idée d'un truc à tester...
Merci de votre aide,
Julien
