Marsh Posté le 22-10-2020 à 16:04:41
C'est le grand ou le petit qui ne se lance pas ?
Tu n'as pas d'autres prises fan de libre sur la CM ?
Branches voir les ventilos indépendemment au lieu de les brancher sur un cable en Y sur un mème connecteur.
Marsh Posté le 22-10-2020 à 16:07:41
Hello,
Si ça démarre quand tu le pousse et que c'est un 3pin, ça veut dire que le voltage n'est pas suffisant pour le second. Essai de voir dans le bios si quand tu pousse un peu plus la ventilation il démarre
Marsh Posté le 22-10-2020 à 16:09:39
Le ventilateur qui ne se lance pas est celui tout devant.
Ok, je vais essayer de brancher l'un, puis ensuite l'autre.

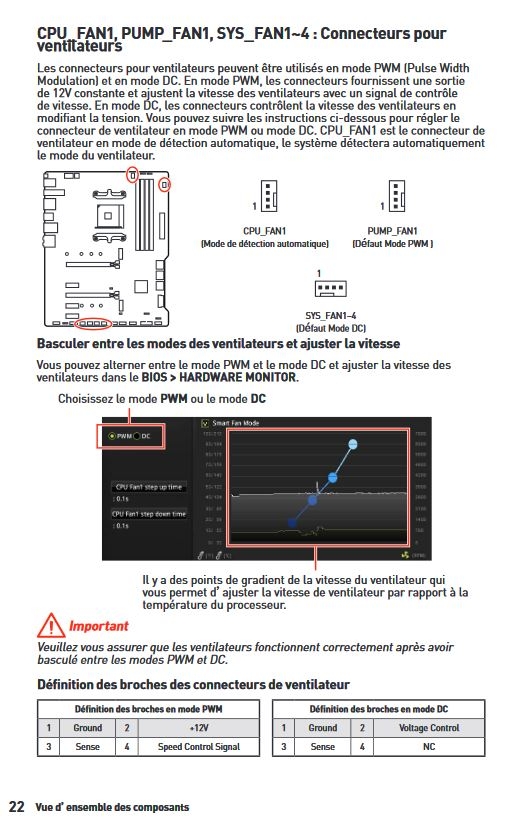

Pour l'instant je suis branché sur "CPU FAN 1", voici la notice de la carte mère :
Lien : https://download.msi.com/archive/mn [...] 1-EURO.pdf (page 114)
Merci,
Marsh Posté le 22-10-2020 à 16:17:32
deux ventilo sur un seul Y sur le cpu_fan en principe ca pose aucun souci
Verifie que t'es bien en PWM, ds le bios, comme sur ton image.
Parfois en DC le comportement de ventilos pwm est pas terrible,
Marsh Posté le 22-10-2020 à 16:49:26
Il utilise un cable en Y 3 broches , les ventilos ne peuvent pas fonctionner en mode PWM sinon les ventilos tourneraient tout le temps à fond, il faudrait un cable en Y 4 broches.
Tu n'as pas de cable en Y 4 broches , cela te permettrait d'étre en PWM , il faut par contre que tes ventilos soient aussi PWM (il me semble qu'il y a eu plusieurs versions du ND-H14) ?
Marsh Posté le 22-10-2020 à 18:02:59
me semble que c'est un Y 3+4 broches en principe avec le NH D14 > pwm possible
edit: yep, les ventilos sont bien PWM, et c'est pas le genre de noctua de pas mettre un cable adapté
https://noctua.at/fr/nh-d14/specification
Marsh Posté le 22-10-2020 à 20:52:36
Merci à vous,
Alors voici quelques photos pour mieux comprendre. J'ai aussi remarqué des espèces de rallonge de 4cm avec des sortes de résistances entre le Y et les prises des ventilateurs...
-Câble Y 3 broches : https://zupimages.net/viewer.php?id=20/43/kxat.jpg
-Prise carte mère 4 broches : https://zupimages.net/viewer.php?id=20/43/v4r4.jpg
-2 prises, 2 ventilateurs 3 broches : https://zupimages.net/viewer.php?id=20/43/r5pw.jpg
-Ventilateur : https://zupimages.net/viewer.php?id=20/43/1c8c.jpg
-Branchement carte mère : https://zupimages.net/viewer.php?id=20/43/db7s.jpg
-Résistance ? : https://zupimages.net/viewer.php?id=20/43/rs17.jpg
Merci à vous !
Marsh Posté le 22-10-2020 à 21:05:52
C pas les cables officiels qui etaient fournis avec le nh d14 ca?!
Les Y noctua sont noirs, gainés.
Si tu branches le ventilo qui tourne pas direct sur la carte mere, il demarre? (Pas grave si l'autre est pas branché, c juste pour tester 2 min)
Etrange pour les ventilos, en effet ce sont des 3 pins.
Y a donc eu plusieurs versions, pas referencees sir le sote de noctua?
Marsh Posté le 22-10-2020 à 21:44:42
Tu prend un Y en 4pins PWM (Noctua NA-SYC1) mais ca doit etre fourni normalement.
https://shop.hardware.fr/fiche/AR201409020068.html
Tu le branche sur le CPU-FAN et sur les 2 ventilateurs.
Tu vérifie dans le bios dans la partie "Hardware Monitor" que ton port CPU-FAN fonctionne bien en PWM (pas de DC ni AUTO au cas ou)
Que tu sois bien sur une gestion avec la T° CPU et pas celle du système.
Tu règle ta courbe selon tes envies.
Ca fonctionne parfaitement comme cela pas de soucis.
Et n'utilise pas les 2x Low-Noise Adaptor (L.N.A.) qui sont fourni.
Si vraiment problème n'utilise pas de Y et branche un ventilateur sur CPU-FAN et l'autre sur un SYS-FAN
Tu règle juste les 2 port utilisé en PWM avec T° CPU et une courbe identique ou différente ca c'est toi qui voit,tu peux faire tourner un poil moins vite le 120mm par exemple pour moins de bruit par exemple.
Les ventilateurs et le Y sont PWM 4pins depuis toujours.
Ca doit etre les 2 adaptateurs LNA qui sont 3pins mais tu t'en cogne de ca,pas besoin pour un fonctionnent sur une CM avec des port FAN en PWM.
Marsh Posté le 22-10-2020 à 22:09:38
Mon ventirad est de 2012 il est donc vieux. Je pense qu'à l'époque tout était en 3 broches...
Merci je vais essayer ce que vous dites.
Marsh Posté le 22-10-2020 à 22:39:26
Je viens de vérifier tout est en 3 pins chez moi : le Y, les LNA et les ventilateurs.
Seule la carte mère est en 4 pins.
Marsh Posté le 22-10-2020 à 22:45:16
J'ai branché le Y sur la prise CPU FAN et les 2 ventillos sur le Y (sans les LDA). Les 2 ventillos tournent.
Ensuite je suis allé dans le BIOS dans CPU Hardware Monitor. En PWN ça fait du bruit (1200rpm) même quand je change la courbe (smart fan mode activé).
Et en DC ça va beaucoup mieux (320rpm).
Marsh Posté le 22-10-2020 à 22:51:41
Ah ba écoute j'en avais pas le souvenir qu'a cette époque on était sur du 3pins.
Dans ce cas cela ne sert a rien de mettre le mode PWM dans tes réglages FAN comme les ventilateurs ne le sont pas,il n'ont pas le 4ème fils pour la commande PWM.
Donc reste en mode DC.
Sinon change les ventilateurs pour des PWM.
Marsh Posté le 22-10-2020 à 22:52:36
S'ils sont 3 pins c bien en DC ds le bios,
Les cable avec des resistance c pour les passer de 12v a 7v, du coup possible que ca n'envoit pas assez pour un des 2 ventilos
Edit : grillé
Marsh Posté le 22-10-2020 à 15:52:36
Bonjour,

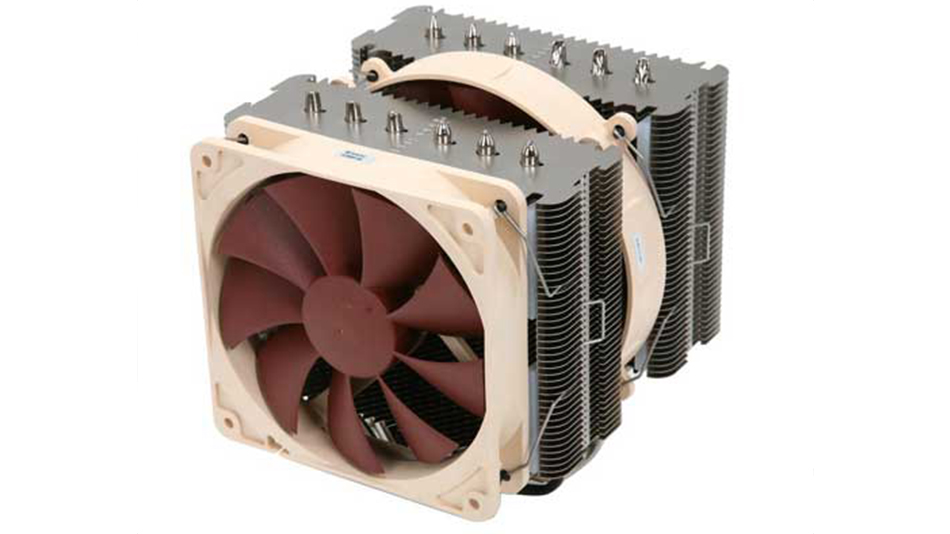

Je possède un vieux ventirad NH-D14 de 2012 que j'ai pu adapter (grâce au kit visserie d'adaptation Noctua) sur mon Ryzen 3600XT (AM4) qui repose sur une carte mère MSI X570 Gaming Edge Wifi.
Ce ventirad NH-D14 possède deux ventilateurs, le problème c'est que seulement 1 seul des 2 s'allume au démarrage de l'ordinateur. Je précise que les deux ventilateurs sont connectés à une prise Y avec 3 broches mâle qui elle même est directement connectée à la carte mère sur la prise "CPU FAN" 4 broches femelle. Sur mon ancienne carte mère Gigabyte GA-Z68XP-UD3P (B3) qui date de 2012, tout fonctionnait pourtant !
Est-ce normal ? Aussi j'ai remarqué que quand je donne un petit coup sur le ventilateur à l'arrêt avec les doigts, celui-ci démarre enfin...
Merci de votre aide !
Message édité par bond70 le 22-10-2020 à 15:55:30
